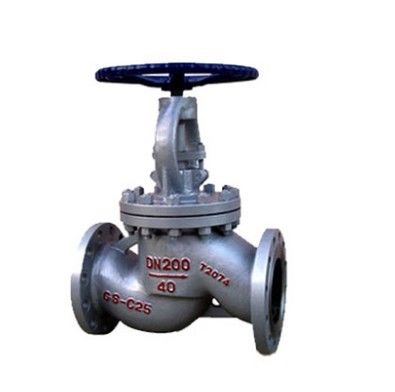

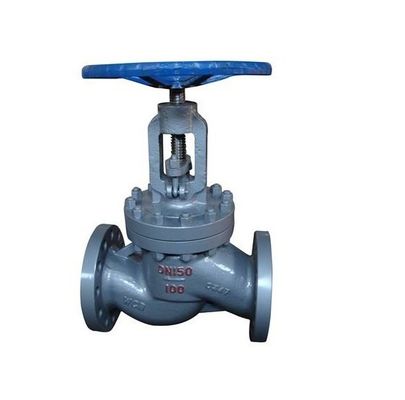

J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil

J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil

  • J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil
  • J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil
  • J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil
J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil
Produktdetails:
Herkunftsort: China
Markenname: SUFA
Zertifizierung: (DNV)ISO9001,(DNV)ISO14001,CE0035
Modellnummer: J41H
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD 50~500/set
Verpackung Informationen: Holzkiste, Sperrholzkasten, Kartonkasten, Palette
Lieferzeit: innerhalb 8-12 Werktage bei Empfang von Zahlung
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C
Versorgungsmaterial-Fähigkeit: 500 Satz/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Größe: DN10-DN200 PRSSURE: PN1.6~16MPa
Temperatur: -29~570℃ Material des Körpers: WCB
Anwendbare Medien:: Wasser, Öl, Dampf und andere nicht ätzende Medien
Markieren:

verlegtes Kugelventil

,

Edelstahl flanschte Kugelventil

Produktgebrauch

Anwendbar auf Class1500-29 | | 3500 lbs, Betriebstemperatur 570 ℃ unter verschiedenen Arbeitsbedingungen wie Erdöl, chemische Industrie, Kraftwerkrohrleitung Medium abschneiden oder anschließen. Anwendbares Medium: Wasser, Öl, Dampf und anderes nicht ätzendes Medium.



MAIN SPEZIFIKATION

Parameter J41H-vorbildliche Hauptleistung PN16~PN160 des Stahlkugelventils
Modell PN Funktionsdruck MPa Temperatur ℃ Anwendbares Medium
J41H-16C~160C 16~160 1.6~16.0 ≤425 Wasser, Öl, Dampf

Produktteilmaterial

Ventil-Teilmaterial J41H-vorbildliches Stahlkugel PN16~PN160

Modell Material
KÖRPER UND MÜTZE Stamm Versiegelndes Gesicht Verpackung
J41H-16C~160C WCB Chromedelstahl Auftauchende niedrige Legierungen des Eisens Asbest, Graphit, flexibler Graphit, PTEF



J41H-Kohlenstoffstahl-Edelstahl-Kugel-Ventilteller-Verbindung verlegtes Kugel-Ventil 0

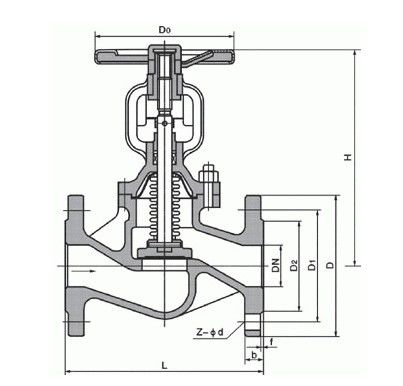

KUGELventil-Produktform J41H PN16 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
10 130 90 60 40 14 4×ø14 198 120 5
15 130 95 65 45 14 4×ø14 200 120 5,5
20 150 105 75 55 14 4×ø14 243 140 7,3
25 160 115 85 65 14 4×ø14 253 160 8
32 180 135 100 78 15 4×ø18 280 160 12
40 200 145 110 85 16 4×ø18 312 200 16
50 230 160 125 100 16 4×ø18 321 200 16
65 290 180 145 120 18 4×ø18 325 240 22
80 310 195 160 135 20 4×ø18 355 240 31
100 350 215 180 155 20 4×ø18 415 280 45
125 400 245 210 185 22 4×ø18 460 320 80
150 480 280 240 210 24 8×ø23 510 360 97
200 600 335 295 265 26 12×ø23 590 360 169



KUGELventil-Produktform J41H PN25 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
10 130 90 60 40 16 4×ø14 198 120 4,9
15 130 95 65 45 16 4×ø14 233 120 5,5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 7,5
32 180 135 100 78 18 4×ø18 302 180 8,5
40 200 145 110 85 18 4×ø18 355 200 12,5
50 230 160 125 100 20 4×ø18 362 240 16
65 290 180 145 120 22 8×ø18 325 280 25
80 310 195 160 135 22 8×ø18 369 280 30
100 350 230 190 165 24 8×ø23 370 300 35
125 400 270 220 188 28 8×ø18 558 400 89
150 480 300 250 218 30 8×ø23 611 400 98
200 600 360 310 278 34 12×ø25 721 400 170



KUGELventil-Produktform J41H PN40 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
10 130 90 60 40 16 4×ø14 198 120 4,5
15 130 95 65 45 16 4×ø14 233 120 5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 9
32 180 135 100 78 18 4×ø18 302 160 12
40 200 145 110 85 18 4×ø18 355 200 17
50 230 160 125 100 20 4×ø18 373 240 24
65 290 180 145 120 22 8×ø18 408 280 33
80 310 195 160 135 22 8×ø18 436 320 44
100 350 230 190 160 24 8×ø23 480 360 60
125 400 270 220 188 28 8×ø25 558 400 89
150 480 300 250 218 30 8×ø25 611 400 130



KUGELventil-Produktform J41H PN63 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
15 170 105 75 55 18 4×ø14 148 100 5
20 190 125 90 68 20 4×ø18 150 100 6
25 210 135 100 78 22 4×ø18 175 120 8
32 230 150 110 82 24 4×ø23 200 140 11
40 260 165 125 95 24 4×ø23 231 160 14
50 300 175 135 105 26 4×ø23 262 180 18
65 340 200 160 130 28 8×ø23 450 320 48
80 380 210 170 140 30 8×ø23 485 360 56
100 430 250 200 168 30 8×ø25 537 400 75
150 550 340 280 240 38 8×ø34 646 450 175



KUGELventil-Produktform J41H PN100 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
10 170 100 70 50 20 4×ø14 - 100 5,7
15 170 105 75 55 20 4×ø14 195 120 10
20 190 125 90 68 22 4×ø18 228 120 13,5
25 210 135 100 78 24 4×ø18 250 160 14
32 230 150 110 82 24 4×ø23 326 200 14,3
40 260 165 125 95 26 4×ø23 359 240 29,5
50 300 195 145 112 28 4×ø25 414 280 48,5
65 340 220 170 138 32 8×ø25 434 320 65
80 380 230 180 148 34 8×ø25 547 400 92
100 430 265 210 172 38 8×ø30 621 450 107
125 500 310 250 210 42 8×ø34 - - -
150 550 350 290 250 46 12×ø34 840 - 310
200 650 430 360 312 54 12×ø41 925 - 590
250 775 500 430 382 60 12×ø41 1015 - 850
300 900 585 500 442 70 12×ø48 1200 - 1040



KUGELventil-Produktform J41H PN160 Stahlund Strukturgröße (Millimeter)
DN L D D1 D2 b z×ød H D0 weight/KG
15 170 110 75 52 24 4×ø18 148 156 4,64
20 190 130 90 62 26 4×ø23 156 161 7,42
25 210 140 100 72 28 4×ø23 175 187 10,1
32 230 165 115 85 30 4×ø25 200 214 12,3
40 260 175 125 92 32 4×ø27 231 252 15,2
50 300 215 165 132 36 8×ø25 262 291 29,7

Testbedingungen

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil

Die Ecke des Inventars

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil

Installation

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil
