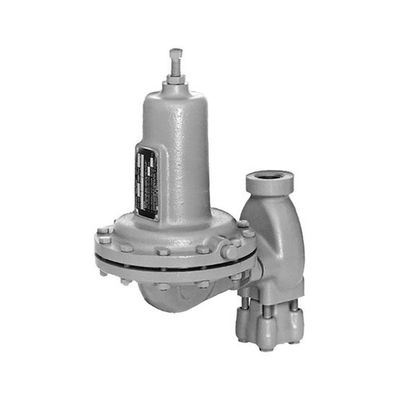

Direktes bearbeitetes Modell Fisher Gas Regulators 630

Modell Fisher Gas Regulators 630

Einleitung

Fisher Gas Regulator Type 630 große Joe-Regler sind direkte Betriebs-, gefederte, druckreduzierende Regler. Sie sind in 1 und in den 2 Zoll/Körpergrößen DN 25 und 50 verfügbar, und sie sind für Maximumeinlassdruck zur Stange 1500 psig/103 und Ausgangsdruck von 3 bis 500 psig/0,21 bis Stange 34,5 bestimmt. Die Art 630 kann mit Erdgas, Luft oder einer Vielzahl anderer Gase für solche Anwendungen wie anfängliche Bauernhofhahnregler oder industrielle Hochdruckregler benutzt werden. Die Art 630 kann auf dem Gebiet in ein Sicherheitsventil umgewandelt werden oder ist als die Art 630R-Sicherheitsventil/Gegendruckregler verfügbar; beziehen Sie sich die auf unterschiedliche Art 630R-Bulletin (71.4:630R) zu Information.

Eigenschaften

• Hochdruckfähigkeit-einlassdruck bis Stange 1500 psig/103 und Steuerdruck bis Stange 500 psig/34,5.

• Schroffer Bau-kompakter, starker Entwurf und fester Metallbau einen starken, zuverlässigen, langlebigen Regler zur Verfügung stellen.

• Verbessern Sie Unterdruck-Steuerung-Fisher 630 ist verfügbar im Hochdruck- und Unterdruckbau; die Unterdruckeinheiten haben einen größeren Membranbereich, zum der genaueren Steuerung der Unterdruckeinstellungen bereitzustellen.

• Saure Fähigkeit-optionale Materialien des Gas-Services sind für die Anwendungen verfügbar, die saure Gase behandeln. Dieser Bau stimmt mit den Empfehlungen der NACE internationales MR0175 überein.

Spezifikationen

Körper-Größen

1 und 2 Zoll/DN 25 und 50

Endanschluss-Art

Rf Rf NPT, ASME CL150 Rf, CL300 oder CL600

Maximaler Einlass-Druck und Druckabfall

Bis sehen Stange 1500 psig/103, Tabelle 1

Maximaler Ausgangsdruck

Bis sehen Stange 500 psig/34,5, Tabelle 2

Ausgangsdruck-Strecken

3 bis 500 psig/0,21 bis Stange 34,5, sehen Tabelle 2

Druck-Ausrichtung

Intern

Baumaterialien

Körper: Roheisen oder Stahl

Frühlings-Fall und Membranadapter:

Roheisen oder Stahl

Öffnung: Messing oder Edelstahl

Ventil-Scheibe: Nitril (NBR), Nylon (PA), Polytetrafluoroäthylen (PTFE) oder Fluorkohlenstoff (FKM)

Ventil-Scheiben-Halter: Messing-oder Edelstahl Ventil-Fördermaschine: Messing oder Edelstahl

Membran: Neopren (CR) oder Fluorkohlenstoff (FKM)

Einlass-Körper-Dichtungen: Kupfer mit Messingordnung oder Edelstahl mit Edelstahlordnung

Alle weiteren Dichtungen: Zusammensetzung

Hebel: Verzinkter Stahl oder Edelstahl

Membranverbindungsstück: Aluminium mit Messingordnung oder Edelstahl mit Edelstahlordnung.

Pitotrohr: Edelstahl

Öffnungsfeder: Überzogener Stahl

Justierschraube: Stahl

Membranplatte: Verzinkter Stahl

Oberer Frühling Seat: Zink

Unterer Frühling Seat: Verzinktes Stahl- (Niederdruck) oder Zink (Hochdruck)

Entlüftung: Art Y602-9

Frühlings-Fall-Entlüftung

1/4 NPT

Wahlen

PTFE-Membranschutz, Justierschraube der Drahtdichtung und NACE

Installation

Diese Regler sind in jede mögliche Position installiert möglicherweise. Etwas Installationen erfordern möglicherweise ein Fernentlüftungsrohr. Schützen Sie alle Entlüftungsöffnungen gegen den Eingang des Regens, des Schnees, des Rückstands oder sonstigen Fremdmaterials, der möglicherweise die Öffnung verstopft.

Fließrichtung durch den Reglerkörper muss in der Richtung sein, die durch den Strömungsrichtungspfeil angezeigt wird, fand auf dem Reglerkörper.

Überdruck-Schutz

Wie es der Fall ist bei den meisten Reglern haben diese Regler eine Ausgangsdruckbewertung, die niedriger ist, als die Einlassdruckbewertung. Überdruckschutz ist erforderlich, wenn der tatsächliche Einlassdruck die Ausgangsdruckbewertung übersteigen kann.

Regleroperation unterhalb der Grenzen, die in Tables1 spezifiziert werden und 2 schließen nicht die Möglichkeit des Schadens von den externen Quellen oder Rückstand vom in Vorbereitung aus. Der Regler sollte auf Schaden nach jeder möglicher Überdruckzustand überprüft werden.
