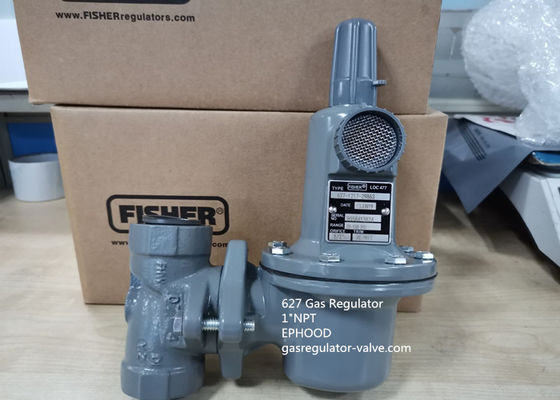

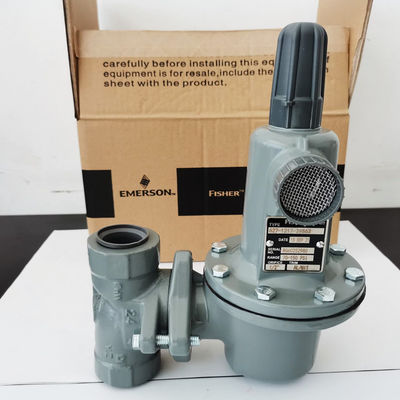

Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627

Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627

Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627
video
Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627
Produktdetails:
Herkunftsort: gemacht im Porzellan
Markenname: Fisher
Modellnummer: 627-1217-29855 ( 627-496)
Zahlung und Versand AGB:
Min Bestellmenge: 6Sets
Preis: USD224-260 Each One Set
Verpackung Informationen: 1set verpackte in einem Karton, jede Kartongröße ist 29*18*18cm, 3kg/set.
Lieferzeit: 3 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 500sets jeder Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Verwendung des Druckgasregulators Fisher 627 für Flüssiggas Ende Connetion: 1" NPT
Einlass-Druck: 250psi/17.2Bar;300psi/20.7bar;750psi/51.7bar Ausgangsdruck: 5 bis 20 PSI/15 bis 40 PSI/35 bis 80 PSI/70 bis 150 PSI
Körpermaterial: mit einem Gehalt an Stahl von mehr als 85 GHT Öffnungs-Größe: Ein halbes Zoll.
Markieren:

Fischerreglerventil

,

Fischerflussregelventil


Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627 0


Fischers Original 627-496 ((627-1217-29855) Gasdruckregler



Beschreibung

Die selbstbedienbaren Drucksenker der Baureihe Fisher 627 (Abbildung 1) sind für Hochdruck- und Niederdrucksysteme bestimmt.

Fisher 627-Regler können mit Erdgas, Luft oder einer Vielzahl anderer Gase verwendet werden.

Die Konstruktion ist unterschiedlich.



1"NPT von Fisher 627 gängige Modelle:

627-1217-29855, Anschlussgröße 1 ′′NPT, Öffnung 1/2 ", Ausgangsspielraum 5-20psi, maximal 250psi.

627-1217-29858, Anschlussgröße 1 ¢NPT, Öffnung 1/2 ", Auslassbereich 15-40psi, maximal Einlass 300psi.

627-1217-29860, Anschlussgröße 1 ¢NPT, Öffnung 1/2 ", Auslassbereich 35-80psi, maximal 750psi.

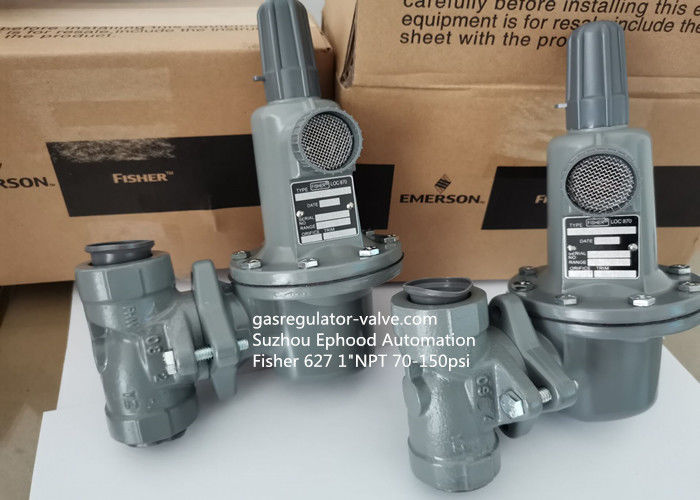

627-1217-29863, Anschlussgröße 1 ¢NPT, Öffnung 1/2 ", Ausgangsspielraum 70-150psi, maximal 750psi.



Tabelle 1. Höchstdurchgangsdruck, Druckbereich des Ausgangs

TYPE Ausgangsdruckbereich ORIFICE Größe,
Inch (mm)
Maximaler Einlassdruck, PSIG (Bar)
627 5 bis 20 psig
(0,34 bis 1,38 bar)
1/2 (12,7) 250 (17.2)
15 bis 40 psig
1,03 bis 2,76 bar)
1/2 (12,7) 300 (20.7)
35 bis 80 psig
(2.41 bis 5.52 bar)
1/2 (12,7) 750 (51.7)
70 bis 150 psig
4,83 bis 10,3 bar)
1/2 (12,7) 750 (51.7)



Fisher Rosemount

Fisher Make 627 Gasregulator

Emerson Fisher 627 Regler

Eigenschaften

Innenhilfventil

Indikator für Hilfsaktionen

Leicht zu warten

Anpassungsfähigkeit der Anlage

Vielseitigkeit der Anwendung

Einwandfrei

Weite Bandbreite der Strömungsmöglichkeiten

Spezifikationen

1 NPT Endverbindung: 627-496,627-497,627-498,627-499

2NPT Endverbindung:627-576,627-577,627-578,627-579



Verfügbare Bauten

Typ 627:Selbstbedienbarer Druckminderregler mit Pitotrohr für größere Regelkapazitäten (Abbildung 7).

Typ 627R:Typ 627 mit innerem Relief und offenem Hals (Abbildung 8).

Typ 627M:Der Druck wird unter dem Zwerchfell durch die 1/4-Zoll-NPT-Anschlussleitung gemessen (Abbildung 9).

Typ 627MR:Typ 627M mit Innenrelief (Abbildung 10).

Typ 627H:Typ 627 mit Zwerchfellbegrenzer, um einen höheren Auslassdruck zu erzeugen (Abbildung 11).

Typ 627HM:Typ 627H mit einer Stammdichtung zwischen dem Körper-Ausgangsdruck und dem Zwerchfellgehäuse. Der Druck wird unter dem Zwerchfell durch zwei 1/4-Zoll-NPT-Verbindungen der nachgelagerten Steuerleitung gemessen (Abbildung 12).

END-Verbindungsgrößen

1 Zoll und 2 Zoll.

Endverbindungsstile

Körpergrößen von 1 oder 2 Zoll:NPT

Körpergrößen von 1 oder 2 Zoll (DN 25 oder DN 50):mit einer Breite von mehr als 20 mm,

Maximaler Einlassdruck(1)(Körperbewertung)

2000 psig (138 bar) für NPT-Stahl, 1480 psig

(102 bar) für HF-Flanzstahl oder 1000 psig (69 bar) für duktiles Eisen

Höchstdruck der Ventilscheibe(1)

2000 psig (138 bar) für Nylonplatten oder 1000 psig

(69 bar) für Nitrilscheiben

Druckregistrierung
Typ 627, 627H oder 627R: Innenraum



Einrichtung

Der Betrieb des Reglers innerhalb der Nennwerte schließt nicht die Möglichkeit von Schäden durch Trümmer in den Leitungen oder von externen Quellen aus.

Ein Regler sollte regelmäßig und nach jedem Überdruck auf Schäden überprüft werden.

Ein Druckentlastungs- oder Druckbegrenzungsgerät ist ein Gerät, mit dem der Druck an der Ausgangsanlage verringert wird, wenn der Druck an der Eingangsanlage niedriger ist.

Die Anlage muss vom Benutzer für die Regler der Typen 627, 627H, 627M und 627HM zur Verfügung gestellt werden, wenn der Eingangsdruck die

Ausgangsdruckbewertung, da diese Regler keine innere Erleichterung haben.

Die Regelungen des Typs 627R sorgen für eine innere Erleichterung, die den gesamten Druckabbau am Ausgang über den Setpoint begrenzt.

Diese innere Erleichterung kann für die Anwendung ausreichen, wenn nicht, bietet sie eine zusätzliche

Druckbegrenzungsvorrichtung nachgelaufen.



Warnung

Bei gefährlichen oder brennbaren Gasen kann sich das gelöste Gas ansammeln.

Ein Regler im Gefährdungsgas-Service

Die Lüftungsleitung oder die Öffnung des Stacks muss geschützt sein.

gegen Kondensation oder Verstopfung.



Fisher Hochdruckgasregulator 627H Modell Edelstahl-Gasregulator

Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627 1



Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627 2





Duktile vorbildlicher Pressure Gas Regulator 250PSI Einlass Eisen-Fisher Gas Regulators 627 0
