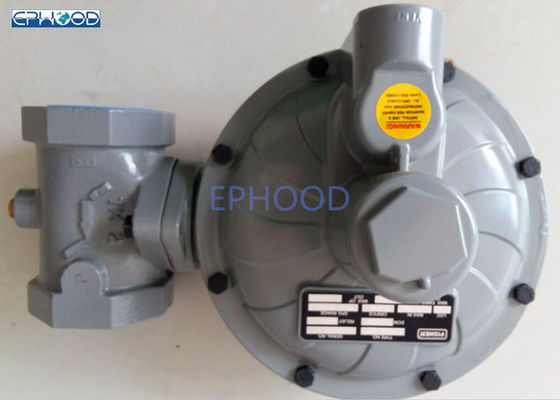

Handels-multi Zweck Fisher Controls Regulator High Flexibilitys

Reihen-Handelsdruckminderventil-Gas-Regler Emerson Fisher CS400
Direkt-laufen gelassene Reihen Fisher CS400, gefederte Regler stellen druckreduzierende Anwendungen für die Handels- und hellen Industrieanlagen zur Verfügung. Diese Flexibilität wird von den zahlreichen Körpergrößen und die Endanschlüsse, Ausgangsdruckeinstellungen, Öffnungsgrößen sowie die Wahl für interne oder Druck von Außen-Ausrichtung zur Verfügung gestellt. Zusätzlich zur Anwendungsflexibilität bietet die Reihe CS400 mehrfache Überdruckschutzwahlen an, um Ihre Nachfragen auf Anwendungsanforderungen zu befriedigen.

Eigenschaften
* große Vielfalt von Körper-Größen und von Endanschlüssen
* örtlich festgelegte Genauigkeits-Fähigkeiten des Faktor-/Druck-Faktor-Maß-(PFM)
* Feld-Kabriolett von der internen Abfragung zur externen Abfragung für weit offenen Monitor-Bau
* verfügbar in Gray Cast Iron, im duktilen Eisen und in den Stahlkörper-Materialien
* nur Standardwerkzeuge erfordert für Druck-Anpassung und Öffnungs-Abbau
* einfach instandzuhalten

Spezifikationen
Körper-Material, Endanschluss-Größe und Arten, Druck-Bewertung
Gray Cast Iron, 1-1/2“ NPT* 1-1/2“ NPT und 2" NPT*2“ NPT
175psi/12.1bar
Duktiles Eisen, 1-1/2“ NPT* 1-1/2“ NPT und 2" NPT*2“ NPT
290psi/20bar
Maximaler Einlass-Druck
sehen Stange 175 psig/12,1, Tabelle 2
Ausgangsdruck-Strecken
Regler: Sehen Sie Tabelle 5
Druck-Ausrichtung
Intern oder extern
Ungefähres Gewicht: Mit verlegtem Körper
Art CS400: 5 Kilogramm
PED-Übereinstimmungs-Aussage und Informationen
Die Reihe des Produkt-CS400 ist in Übereinstimmung mit dem Druckbehälter richtungweisenden PED, 97-/23/EC.The, dasausnahme dieser vorhergehenden Aussage die Art CS403 ist, die nicht noch bestätigt wird, um sich anzupassen
mit der PED-Richtlinie.
Druckregler erfordert keinen vorgeschalteten Sicherheitsergänzungszusatz für Schutz gegen den Überdruck, der mit seinem Prüfdruck PS verglichen wird, wenn er gegen den Strom Station verringert, wird sortiert für ein maximales abwärts gerichtetes beiläufiges MIPd- <>Prinzip der Operation
Art niedrige Regler-Operation CS400
Siehe Zahl von Reihe Fisher CS400 wenn abwärts gerichtete Nachfrageabnahmen, der Druck unter den Membranzunahmen. Dieser Druck überwindt die Reglereinstellung (die bis zum der Reglerrückholfeder eingestellt wird). Durch die Aktion der Schieberpostenversammlung, des Hebels und des Ventilschafts, bewegt sich die Ventilscheibe näher an der Öffnung und verringert Gasfluß. Wenn abwärts gerichtete Zunahmen der Nachfrage, Druck unter den Membranabnahmen. Frühlingskraft drückt die Schieberpostenversammlung abwärts, die Ventilscheibenbewegungen weg von der Öffnung, und der Gasfluß erhöht sich stromabwärts, während der Regler in Erwiderung auf den verringerten Druck unter die Membran sich öffnet.
Die Art CS400IR-Regler umfasst ein internes Sicherheitsventil für Überdruckschutz. Wenn der Austrittsdruck die Reglereinstellung durch 7 bis 28 Zoll w.c übersteigt. /öffnet sich 17 bis 69 mbar (abhängig von der Triebfeder benutzt), das Sicherheitsventil und überschüssiges Gas wird durch die Stabilisatorentlüftung im oberen Frühlingsfall gelüftet.
Allgemeine Montagevorschriften
Vor der Installierung des Reglers,

• Überprüfen Sie auf Schaden, der möglicherweise während des Versandes aufgetreten.
• Überprüfen Sie auf und entfernen Sie jeden Schmutz oder Fremdmaterial, die möglicherweise im Reglerkörper angesammelt.
• Brennen Sie heraus jeden Rückstand, Schmutz oder kupferne Sulfat im kupfernen Schläuche und in der Rohrleitung durch.
• Vor der Installierung des Reglers wenden Sie Rohrmittel an den Außengewinden des Rohres an.
• Vergewissern Sie sich, dass Gas den Regler ist in der gleichen Richtung wie der Pfeil auf dem Körper durchfließen. „Einlass-“ und „Ausgang“ Verbindungen werden offenbar markiert.
• Wenn Sie eine druckreduzierende Station unter Verwendung eines Reglers der Reihe CS400 entwerfen, machen Sie eine Analyse, wenn es notwendig ist, die Effekte des Winds, des Schnees und der Temperatur zu berücksichtigen, um unnötige Last und Bewegung zu den Flanschen der Ausrüstung zu vermeiden.

Installations-Standort
Der installierte Regler sollte vor Fahrzeugverkehr und Schaden von anderen externen Quellen ausreichend geschützt werden.

Ausgangsdruck-Strecken der Tabelle-5.
