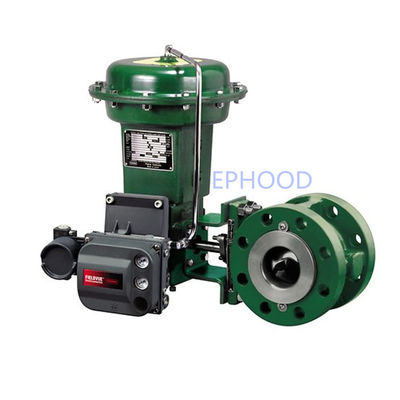

Fisher 1052 Frühlings-Rückkehr-Membranventil-Auslöser, Membranschwenkeinheit

Fisher 1052 Frühlings-Rückkehr-Membranschwenkeinheit

Fisher-Frühlingrückkehr-Membranschwenkeinheiten 1052 betreiben Drehschieber der Keilwelle und sind für AN/AUS-- oder drosselnden Service passend. Entworfen für einfache Installation eines breiten Spektrums von Wahlen: Endschalter, Lokalisierungsschalter, Stellwerke und Korrekturmöglichkeit von Hand.

Der Primärunterschied zwischen diesen Auslösern ist, dass der Auslöser 1052 einen Frühlingsregler hat, den Durchschnitte möglicherweise es werden benutzt mit oder ohne ein Stellwerk, abhängig von Service-Anforderungen. Der Auslöser 1051, in drosselndem Service, wird normalerweise mit einem Ventilstellwerk ausgerüstet. Beziehen Sie sich auf unterschiedliche Bulletins zu Ventil- und Stellwerkinformation.

Beide Auslöserarten sind für einfache Installation eines breiten Spektrums von Wahlen bestimmt: Endschalter, Lokalisierungsschalter, Stellwerke und Korrekturmöglichkeit von Hand. Wahlanwendbarkeit schwankt mit Auslösergröße. Siehe die Spezifikationen Tabelle und Tabelle 4 für

Informationen hinsichtlich der Wahlanwendbarkeit und -spezifikationen.

Eigenschaften

Schwenkeinheiten der Anwendung Flexibilität-artiges 1051 und 1052 sind mit Misslingen-offenem oder Misslingenabschlussbau verfügbar und können in irgendwelche von vier AuslöserventilMontagepositionen angebracht werden. Für Montagepositionen. Diese Auslöser können an einem breiten Spektrum von Fisher_-Ventilen (Art F angebracht werden oder G-Montage), oder mit anderer Ausrüstung (Art H benutzt werden oder J-Montage).

Minimale tote Band-einzelne gemeinsame Verknüpfung mit verkeiltem und festgeklemmtem Hebel setzt verlorene Bewegung herab und verbessert Regelgenauigkeit.

Lebens-schroffer Bau des langen Services liefert Stabilität, Korrosionsbeständigkeit und

Schutz vor Deformation, wenn Überdruck auftritt.

Sicherheit-Auslöser-Ventilverknüpfung wird vollständig eingeschlossen, dennoch bleibt die Ventilverpackungsanpassung zugänglich, ohne irgendwelche Teile zu entfernen. Zur Sicherheit während der Zerlegung, Frühling

Kompression wird auf der Art Auslöser 1051 gesteuert. Die Art Auslöser 1052 hat einen außen zugänglichen Frühlingsregler, zum von Frühlingskompression zu entlasten.

Verfügbare Konfigurationen

Art 1051: Für Ein-Ausservice oder für das Drosseln

Art 1052: Für Ein-Ausservice ohne ein Stellwerk oder für drosselnde Services mit oder ohne

ein Stellwerk.

Unmittelbar: Zunehmender ladender Druck verlängert die Membranstange aus dem Frühlingsfaß heraus.

Auslöser-Größen

Art 1051: Größe 33, Größe 40 und Größe 60

Art 1052: Größe 20, Größe 33, Größe 40, Größe 60 und Größe 70

Standardmembrandruck-Strecken

Größen 20 und 60: Stange 0 bis 1,2 Stange (0 bis 18 psig), 0 bis 2,3 (0 bis 33 psig) und 0 bis Stange 2,8 (0 bis 40 psig)

Größen 33 und 40: Stange 0 bis 1,2 (0 bis 18 psig), Stange 0 bis 2,3 (0 bis 33 psig),

Stange 0 bis 2,8 (0 bis 40 psig) und 0 bis Stange 3,8 (0 bis 55 psig)

Größe 70: Stange 0 bis 2,3 Stange (0 bis 33 psig), 0 zu 2.8bar (0 bis 40 psig) und 0 bis 3,8

(0 bis 55 psig)

Maximale Membranbearbeitendruck

Größe 20: Stange 3,4 (50 psig)

Größe 33: Stange 3,8 (55 psig)

Größe 40: Stange 4,5 (65 psig)

Größe 60: Stange 2,8 (40 psig)

Größe 70: Stange 3,8 (55 psig)

Maximale Membranumkleidender Druck

Größe 20: Stange 4,1 (60 psig)

Größe 33: Stange 4,5 (65 psig)

Größe 40: Stange 5,2 (75 psig)

Größe 60: Stange 3,4 (50 psig)

Größe 70: Stange 4,5 (65 psig)
