Membranauslöser Fisher 657 und 667

Auslöser Fisher 657 und 667 sind entworfen, um zuverlässige AN/AUS-- oder drosselnde Operation von Regelventilen zur Verfügung zu stellen. Diese Frühling-entgegengesetzten Membranauslöser bringen das Ventil verstopfen im Ventil in Erwiderung auf unterschiedliche pneumatische Ausgangssignale des Prüfer- oder Ventilstellwerks in Position.

Der Auslöser 657 ist unmittelbar, während die 667 Rück-fungiert.

Eigenschaften

Der integrale Befestigungsflansch beseitigt die traditionelle Schienenplatte und verringert die Anzahl von den Teilen, die erfordert werden, um anzubringen.

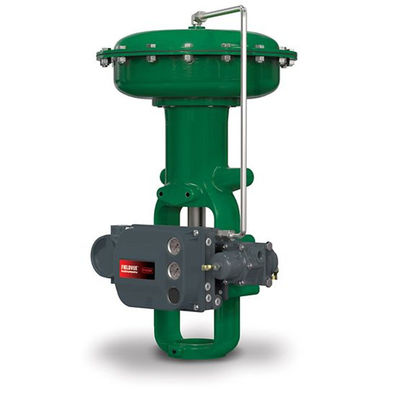

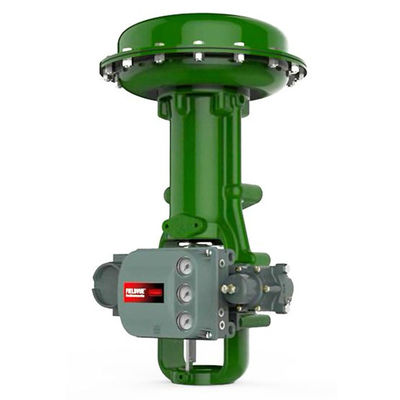

Enthält einen integralen Luftweg, der den Bedarf am externen Schläuche und an den Installationen beseitigt, wenn er mit einem Instrument Fisher FIELDVUE™ zusammengepaßt wird.
sind 657 und 667 Auslöser mit Instrumenten kompatibel, die traditionelle Klammer-ansässige Befestigungsausrüstungen verwenden. Die 667 können für Instrumente oder Zusätze außen falls erforderlich tubed.
Federraten, Reisehalt und manuelle Betreiber sind für fast jede mögliche Regelventilanwendung verfügbar.
Eine geformte Membran reist in ein tiefes Membrangehäuse und setzt Gebietsveränderung während der Reise herab.
Ein flaches Gehäuse auf der Druckseite bedeutet verringertes Volumen auf dieser Seite, dadurch es herabsetzt es Antwortzeit.
Die geformte Membran erlaubt maximalen Schub für gegebene Membrangröße.
Schroffes dickwandiges Roheisen und Stahlbau bietet erhöhten Stabilitäts- und Korrosionsschutz.

Verfügbare Konfigurationen

Standardfunktionierendruck-Strecke

657 und 667: 0,2 bis 1,0 Stange (3 bis 15 psig) oder 0,4 bis Stange 2,0 (6 bis 30 psig)

657-4 und 667-4: 0,2 bis Stange 1,9 (3 bis 27 psig)

667 Größe 76: 0,4 bis 2,0 Stange (6 bis 30 psig) oder 0 bis Stange 3,1 (0 bis 45 psig)

Ausgangsanzeige

Edelstahlscheibe oder Zeiger und Strichplatte

Betriebstemperaturbereich

Standardbau (Nitril-Elastomere): -40 zu 82℃ (- 40 zu 180℉)

Optionaler Bau (Silikon-Membran): -40 zu 149℃ (- 40 zu 300℉)

Maximale Ventil-Verpackungs-Kasten-Temperatur: 427℃ (800℉) mit Roheisenjoch

Signal-Verbindungen

Größen 30- 60 und 667 Größe 76: 1/4 NPT intern

Größen 70 und 87: 1/2 NPT intern mit 1/4 interner Buchse NPT

Größe 80

657: 3/4 NPT intern mit 1/4 interner Buchse NPT

667: 1/2 NPT intern mit 1/4 interner Buchse NPT

Größe 100: 1 NPT intern mit 1/4 interner Buchse NPT

Baumaterialien

Membrangehäuse

Größen 30 - 87: Stahl

Größe 80: Roheisen oder Stahl

Größe 100: Gussaluminium

Membran

Größen 30 - 87: Nitril auf Nylon, Silikon auf Polyester

Größe 100: Nitril auf Polyester

Membranplatte

657 Größen 30 - 60, 100: Gussaluminium

657 Größen 70 - 87: Roheisen oder Stahl

667 Größen 30 - 60, 100: Gussaluminium oder Stahl

667 Größen 70 - 87: Roheisen oder Stahl

Stellzylinderfeder: Stahl

Frühlings-Regler: Stahl

Frühling Seat: Stahl oder Roheisen

Auslöser-Stamm: Stahl

Reise-Indikator: Edelstahl

O-Ringe: Nitril

Dichtungs-Buchse: Messing

Stamm-Verbindungsstück: Verzinktes Stahljoch

Größen 30 - 80: Roheisen oder Stahl

Größe 100: Stahl

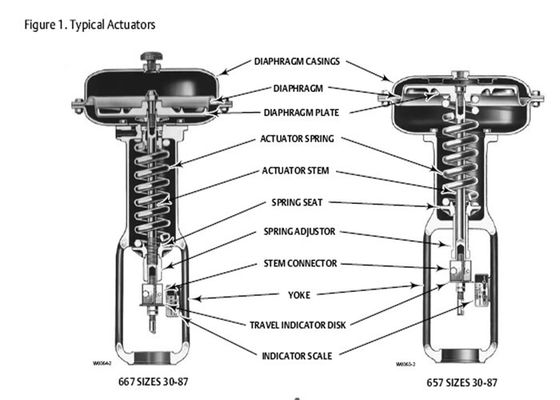

Direkte Aktion

Alle 657 Auslöser sind unmittelbar. Luftdruck an den obere Membranumkleidenden Kräften abwärts anwenden der Auslöserstamm. Wenn dieser Druck verringert wird, bewegt die gegenüberliegende Frühlingskraft den Auslöserstamm aufwärts. Der ladende Druck Ausfallung wenn, die Frühlingskräfte der Stamm in die extreme aufwärts Position. Dieses stellt Misslingen-offene Aktion für Stoß-unten-zuabschlussventile und Misslingen-geschlossene Aktion für Stoß-unten-zu-offene Ventile zur Verfügung.

unmittelbarer Auslöser 657-A benutzt auf Schiebenstammventilen. Verfügbar in Größen 30 bis 100.

657-4 — Auslöser A 657 in Größen 70 und 87, entworfen mit (4 Zoll) Reise 102 Millimeter.

Gegenaktion

Alle 667 Auslöser sind Rückfungieren. Luftdruck an den untere Membranumkleidenden Kräften der Auslöserstamm aufwärts gegen die gegenüberliegende Frühlingskraft anwenden. Wenn dieser ladende Druck verringert wird, bewegt der Frühling den Auslöserstamm abwärts. Der ladende Druck Ausfallung wenn, die Frühlingskräfte der Stamm in die extreme abwärts Position. Die Auslöser

stellen Sie Misslingen-geschlossene Aktion für Stoß-unten-zuabschlussventile und Misslingen-offene Aktion für Stoß-unten-zu-offene Ventile zur Verfügung.

Rück-fungierender Auslöser 667-A benutzt auf Schiebenstammventilen. Verfügbar in Größen 30 bis 100 und 76.

667-4 — Auslöser A 667 in Größen 70 und 87, entworfen mit (4 Zoll) Reise 102 Millimeter.
