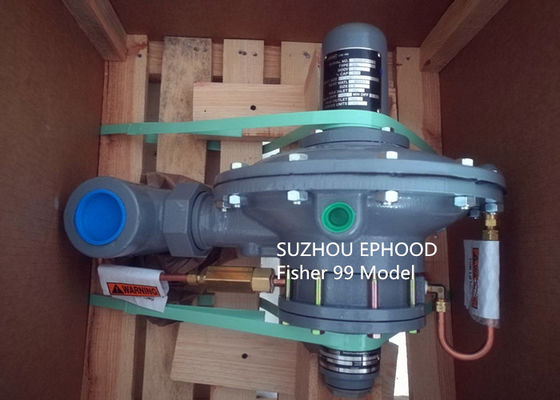

Kundenspezifische druckreduzierender Regler des Fisher-Gas-Regler-99 mit Piloten

Emerson Fisher Gas Regulator 99 vorbildliches Pressure Reducing Regulator


Einleitung

Die Art 99 Gasregler stellen eine breite Kapazität für kontrollierte Druckstrecken und -kapazitäten in einer großen Vielfalt der Verteilung zur Verfügung, industriell und der kommerziellen Anwendungen.

Eine Art 99 Regler hat Arten 61L, 61LE und 61LD (Niederdruck); Art 61H (Hochdruck); oder Art Pilot 61HP (Extrahochdruck), der integral zum Auslösergehäuse wie in Zahl 1.The-Art 99 Regler gezeigt angebracht wird, kann bis 1000 Stangen-Einlassdruck psig/69,0 (den 1000-psig-/erfordert 69,0 Stange Regler eine Art 1301F-Versuchsversorgungsregler und eine Art H110-Knall-Sicherheitsventil) behandeln.

Eigenschaften und Nutzen

• Große Vielfalt von Anwendung-natürlichen Gasverteilungssystemen, Gasversorgung zu den Industriekesseln, Öfen, Öfen, Mischer, Betriebsflugdienst, Sauerstoff- und Ammoniakservice und große kaufmännische Unternehmen wie Einkaufszentren und Schulen.

• Hoch Genauigkeit-hält konstanten Einlassdruck zur abwärts gerichteten Ausrüstung, indem es genau Verteilersystemdruck mit weit unterschiedlichen Strömungsgeschwindigkeiten und Versorgungsdruck für maximale Leistungsfähigkeit und beste Operation steuert oder indem es den Bedarf an der Druck-Kompensation von Metern beseitigt, indem es einen stabilen Druck zum Metereinlaß hält.

• Kein atmosphärischer Blutung-Ladendruck blutet stromabwärts durch Piloten über abwärts gerichtete Steuerleitung. Keine Blutung tritt auf, wenn Regler abgestellt wird.

• Kann hohen Einlass-Druck-Oben zu 1000 psig/69,0 Stangeneinlassdruck behandeln

(der 1000-psig-/erfordert 69,0 Stange Regler eine Art 1301F-Versuchsversorgungsregler und eine Art H110-Knall-Sicherheitsventil).

• Leicht geändert für speziellen Service, können die Relaisteile der Arten 61L und des Pilot 61H durch spezielle Öffnungen und Frühlinge für schnelle Öffnung, das schnelle Schließen oder die Überwachung von Anwendungen ersetzt werden.

• Die feste Absperrvorrichtung-schwere Triebfeder, die durch einen Hebel arbeitet, stellt eine ladende Kraft des Hochstandes für feste Absperrvorrichtung zur Verfügung.

Verfügbarer Bau

Art 99L: Art 99 mit Art 61L-Pilot, die 2 Zoll w.c zu 20 psig/5 Strecke mbar bis des Drucks mit 1,4 Stangen hat.

Art 99LD: Art 99 mit Art 61LD-Pilot, die einen schmaleren Proportionalbereich als der Standard-Pilot 61L hat.

Art 99LE: Art 99 mit Art 61LE-Pilot, die einen breiteren Proportionalbereich als der Standard-Pilot 61L hat.

Art 99H: Art 99 mit Art 61H-Pilot, die 10 bis 65 psig/0,69 bis Strecke des Drucks 4,5 hat.

Art 99HP: Art 99 mit Art 61HP-Pilot die

hat 35 bis 100 psig/2,4 bis Strecke des Drucks 6,9.

Körper-Größen-und Endanschluss-Arten

Körper NPS 2/DN 50 mit NPT, CL125 FF, Rf CL150,

CL250 Rf, Endanschlüsse Rf-CL300

Maximal zulässiger Einlass-Druck (1)

Stange 160 psig/11,0: Art 61LD-Pilot

Stange 400 psig/27,6: Artpiloten 61L, 61LE und 61H

Stange 1000 psig/69,0: Art 61HP-Pilot, zusammen mit

Art 1301F-Versuchsversorgungsregler und Art H110

Sicherheitsventil (1/2-inch/13 Millimeter nur Öffnung) sehen Tabelle 3

Maximaler Pilot Spring Case Pressure für

Druck-Laden (1) (2)

Arten 61L, 61LD und 61LE: Stange 50 P/in/3,4

mit Abschlusskappe des legierten Stahls

Arten 61H und 61HP: Stange 100 P/in/6,9

Ausgangsdruck-Strecken

Baumaterialien

Auslöser-Gehäuse: Roheisen

Versuchs-Body- und Frühlings-Fall: Roheisen

Stellzylindermembran: Nitril (NBR) oder

Fluorkohlenstoff (FKM)

Oberer und untererer Pilot Diaphragm

Arten 61L und 61H: Nitril (NBR) oder Fluorkohlenstoff (FKM)

Art 61HP: Neopren (CR) oder Fluorkohlenstoff (FKM)

Hauptventilkörper

Stange 400 psig/27,6: Roheisen oder WCC-Stahl

Stange 1000 psig/69,0: WCC-Stahl

Metallordnungs-Teile für Hauptventilkörper

Stange 400 psig/27,6: Messing oder Edelstahl

Stange 1000 psig/69,0: Edelstahl

Elastomer-Sitze für Hauptventilkörper

Neopren (CR), Nitril (NBR), Fluorkohlenstoff (FKM)

Nylon (PA) oder Polytetrafluoroäthylen (PTFE)

Metallordnungs-Teile für Piloten: Stahl, Edelstahl,

Roheisen, Aluminium, Messing oder Zink

Elastomer-Sitze für Piloten: Nitril (NBR)

oder Fluorkohlenstoff (FKM)

Versuchs-Gaskets

Art 61L: Neopren (CR)

Arten 61H und 61HP: Zusammensetzung

O-Ringe: Nitril (NBR) oder Fluorkohlenstoff (FKM)

Filter der Reihen-P590

Art P594-1: Messing

Art P593-1: Aluminium

Austauschbarer Filter: Zellulose

Schläuche und Installationen

Kupfer- oder Edelstahlschläuche und Messing, Stahl,

oder Edelstahlinstallationen

Art 1301F Versuchs-Supply Regulator

Körper-und Frühlings-Fall: Messing

Ventil-Scheibe: Nylon (PA)/PTFE

Dichtung: Neopren (CR)

Metallordnungs-Teile: Messing oder Edelstahl

Art H110-Knall-Sicherheitsventil

Körper: Messing

Scheibe: Nitril (NBR)

Frühling: Edelstahl

Ausgangsdruck-Strecken der Tabelle-1.
