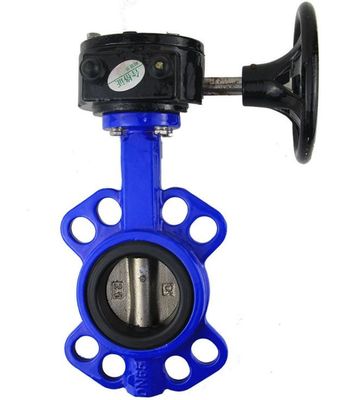

D371X-Wurm-Gang-Klammern-Rückschlagventil-schmetterlingsähnliche einfache Kompaktbauweise

D371X-Wurm-Gang-Klammern-Rückschlagventil-schmetterlingsähnliche einfache Kompaktbauweise

D371X Worm Gear Clamp Check Valve Butterfly Type Simple Compact Structure

Produktdetails:

Herkunftsort: China
Zertifizierung: (DNV)ISO9001,(DNV)ISO14001,CE0035
Modellnummer: D371X

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: USD 50~500/set
Verpackung Informationen: Holzkiste, Sperrholzkasten, Kartonkasten, Palette
Lieferzeit: innerhalb 8-12 Werktage bei Empfang von Zahlung
Zahlungsbedingungen: T/T, Western Union, Moneygram, L/C
Versorgungsmaterial-Fähigkeit: 500 SETS/MONAT
Kontakt
Ausführliche Produkt-Beschreibung
Größe: DN50-DN400 Druck: PN10-PN25
Temperatur: Nitrilkautschuk: - ℃ 40 | 90 ℃ Fluorgummi: - ℃ 20 | ℃ 200 Ventilkörpermaterial: [Ventilkörpermaterial]: Roheisen, duktiles Eisen, Kohlenstoffstahl, Edelstahl, usw.
Anwendbares Medium: Süßwasser, Abwasser, Meerwasser, schwache Säure und Alkali, usw.
Markieren:

resilient seated butterfly valves

,

wafer style butterfly valve

Produktparameter:

1. Standards und Entwurfsspezifikationen

Entwurfsstandard: GB t12238-1989, lS0 10631-1994 oder BS en593-1998

Flanschverbindung bemisst GB/T17241.6-1998, IS0 7005-2 oder BSEN 1092-2002

Strukturelle Länge: GB/T1 2221-1989, lS0 5752-1988 oder BS en558-1

Druckprüfung: GB t13927-1 99, JB/t9092-1999, lS0 5028-1993 oder BS 6755 l-1986





1, die einfache und Kompaktbauweise, klein und hell, einfach auseinanderzubauen und die Reparatur und können an jedem möglichem Standort installiert sein
2, 90 Grade Rotation, öffnen sich und schließen schnell
3. Die Flusseigenschaften neigen, gerade zu sein, und die Anpassungsleistung ist gut
4, wählen unterschiedliches Teilmaterial, können auf eine Vielzahl von Medien anwendbar sein
5, dort sind Wurmganggetriebe pneumatisches, elektrisch, Handbuch und andere treibende Methoden
6, 100% kein Durchsickern: jedes Drosselventil ist durch die Front und Rückseite des druckprüfenden Drucks der intelligenten druckprüfenden Maschine ist 2.0mpa, der nationale Standard von 1.76mpa, jeder O-Ring des Dichtungsringes des Ventils 4 +1, 5 versiegelnde Schichten überprüfen.
7, eine Vielzahl von Standards für Wahl: der Ventilkörper ist Festkörper, vom Gewicht des gewöhnlichen Drosselventils ist 1,5 mal das gewöhnliche Drosselventil, hat die Fabrik mehr als 150 Arten Körperform und mit dem Standard Vereinigter Staaten, deutschem Standard, dem Tag Standard und anderer Ventilform
8. hochfest von der Drosselklappe: die Drosselklappe ist der Ball, der die Nickel-überzogene Drosselklappe, Körper, haltbaren reibt und kann zu 30 Kilogramm gedrückt werden, ohne zu knacken.
9, Stamm ist nicht einfach zu verrosten: Stamm: kaltbezogenes Stahlmaterial, galvanisierte Oberfläche, machen und nicht einfach zu verrosten, verringern effektiv Reibung zwischen dem Stamm glatt und dem Dichtungsring, verringern Sie Drehmoment
10. komplette Arten, Kunden einige Wahlen gebend: kundengebundener Ventilkörper und Drosselklappe entsprechend verschiedenen Anforderungen von Kunden: knötenförmiges Eisen, Formstahl, Edelstahl 304, 316; Edelstahl 304, 316, Welle des Ventils 316L; Epdm, Butadiengummi und so weiter



MODELL PN Drosselklappeecke Berstdruck (Mpa) Temperatur (℃) Medium
(MPa) (Grad) Stärke (Wasser) Dichtung (Wasser)
(Mpa) (Mpa)
D371X-10 1,0 90 1,5 1,1 -20~+135 Süßwasser, Abwasser, Meerwasser, schwache Säure und alkalische Milieus
D371X-16 1,6 90 2,4 1,76



                             D371X-Wurm-Gang-Klammern-Rückschlagventil-schmetterlingsähnliche einfache Kompaktbauweise



N Maße Verbindungsgröße
0,6 MPa 1,0 MPa 1,6 MPa
L H HO A B TUN Sie Nd TUN Sie Nd TUN Sie Nd
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

Testbedingungen

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil

Die Ecke des Inventars

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil

Installation

DN50-DN1000 SUFA Marken-Edelstahl-Ruhe-Aufzug-Rückschlagventil
