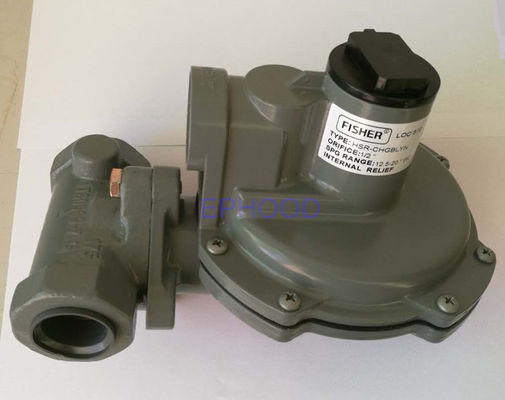

HSR-CHGBLYN Fisher Propan-Ventil-Roheisen mit 1 Zoll NPT-Kugel-Körper

HSR-CHGBLYN Fisher Propan-Ventil-Roheisen mit 1 Zoll NPT-Kugel-Körper

HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body

Produktdetails:

Herkunftsort: Zusammengebaut in China
Markenname: Fisher
Modellnummer: HSR-CHGBLYN

Zahlung und Versand AGB:

Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: 1set, das in einem Karton, jede Kartongröße verpackt wird, ist 22*15.5*15.5cm, 2.2kg jedes.
Lieferzeit: 3-8 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000sets jeder Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: HSR-Druck-Gas-Regler Ende Connetion: 1" NPT
Maximaler Einlass-Druck: 8.6Bar Frühlings-Strecke: 12,5 bis 20" W.C (31 bis 50 mbar)
Öffnungsgröße: 1/2“ Gehäusematerial: Roheisen
Markieren:

fisher regulator valve

,

fisher flow control valve

Fisher-Marken-2. Stadiums-Druck-Gasregler HSR-CHGBLYN

Schreiben Sie direkt-laufen gelassenes HSR, gefederte druckreduzierende Regler zur Verfügung stellen Steuerung in den Wohn-, Handels- und industriellen Anwendungen für die natürlichen, hergestellten oder verflüssigten Erdölgase. Interne Entlastung über den Membranhilfen setzen Überdruck herab. Jeder möglicher Ausgangsdruck über dem Anfang-zuentladungspunkt des nichtverstellbaren Sicherheitsventilfrühlinges bewegt die Membran weg von der Entlastungsdichtung und erlaubt Überdruck zu lüften. Reglertreffen ANSI B109.4/CGA 6,18.



Eigenschaften
Winkel-Körper
Kugel-Körper
Hohe Kapazität
Kompaktbauweise
Hohe Kapazitäts-interne Entlastung
Treffen oder übersteigt Anforderungen ANSI B109.4/CGA 6,18
Örtlich festgelegte Genauigkeit des Faktor-/PFM



Körper-Größen-und Endanschluss-Arten
1 x 1 Zoll, NPT-Kugel-Körper

Zulässiger Einlass-Druck
Notfall: Stange 150 psig/10,3
Maximaler Betriebsdruck: Stange 125 psig/8,6

Zulässiger Ausgangsdruck
Notfall (Gehäuse): Stange 25 psig/1,7
Maximaler Betriebsdruck, internen Teil-Schaden zu vermeiden: Differenzial 3 P/in/0,21 Stange über Ausgangsdruckeinstellung

Ausgangsdruck
12,5 bis 20 Zoll w.c. (31 bis 50 mbar)

Ausgangsdruck-Strecken des Druckreglers des Fischers HSR

4 bis 6 Zoll w.c. (10 bis 15 mbar)

6 bis 8 Zoll w.c. (15 bis 20 mbar)

8 bis 10 Zoll w.c. (20 bis 25 mbar

10 bis 12,5 Zoll w.c. (25 zu 31mbar)

12,5 bis 20 Zoll w.c. (31 bis 50 mbar)

20 bis 35 Zoll w.c. (50 bis 87 mbar)

1,25 bis 2,2 Stange psig (0,09 bis 0,15)

Druck-Ausrichtung
Intern

Temperatur-Fähigkeiten
-20 zu 160°F/-29 zu 71°C



HSR-CHGBLYN Fisher Propan-Ventil-Roheisen mit 1 Zoll NPT-Kugel-Körper







                                                Maximum-funktionierender Einlass-Druck der Tabelle-1.

ÖFFNUNGS-GRÖSSE WEIT OFFENES CG MAXIMUM-FUNKTIONIERENDER EINLASS-DRUCK ZU ERREICHEN
GUTE STABILISIERTE LEISTUNG
Zoll Millimeter FÜR ENTLASTUNGS-BEARBEITEN psig Stange
1/8 3,2 12,5 125 8,6
3/16 4,8 28,2 100 6,9
1/4 6,4 50 60 4,1
3/8 9,5 105 30 2,1
1/2 13 185 20 1,4



                                         Ausgangsdruck-Strecken der Tabelle-2.

AUSGANGSDRUCK-STRECKE FRÜHLING FEDERNDRAHTDURCHMESSER FRÜHLING GEBEN LÄNGE FREI
FARBE Zoll Millimeter Zoll Millimeter
4 bis 6" w.c. /10 bis 15 mbar Orange 0,062 1,57 3,40 86,4
6 bis 8" w.c. /15 bis 20 mbar Gelb 0,067 1,70 3,61 91,4
8 bis 10" w.c. /20 bis 25 mbar Schwarzes 0,067 1,70 3,71 94,0
10 bis 12,5“ w.c. /25 bis 31 mbar Silber 0,072 1,83 4,10 104
12,5 bis 20" w.c. /31 bis 50 mbar Grau 0,080 2,03 3,60 91,4
20 bis 35" w.c. /50 bis 87 mbar Rosa 0,093 2,36 3,52 88,9
1,25 bis 2,2 Stange psig/0,09 bis 0,15 Hellblau 0,105 2,67 3,66 94,0



Entlastungs-Leistung der Tabelle-3.


















ÖFFNUNGS-GRÖSSE MAXIMAL ZULÄSSIGER EINLASS-DRUCK WENN AUSGANGSDRUCK
WIRD BEI ODER UNTER 2 psig/140 mbar GEHALTEN
Zoll Millimeter psig Stange
1/8 3,2 125 8,6
3/16 4,8 65 4,5
1/4 6,4 30 2,1
3/8 9,5 10 0,69
1/2 13 7 0,48
1. Der EntlastungsLeistungstest stimmt mit ANSI B109.4 und CGA 6,18 überein, wenn der Regler bei 7 Zoll eingestellt ist, w.c. /17 mbar, Stammverknüpfung getrennt und direkt zur Atmosphäre unter Verwendung des 3/4 gelüftet oder zu 1 Zoll/19 oder 25 Millimeter-Entlüftung.



HSR-CHGBLYN Fisher Propan-Ventil-Roheisen mit 1 Zoll NPT-Kugel-Körper
