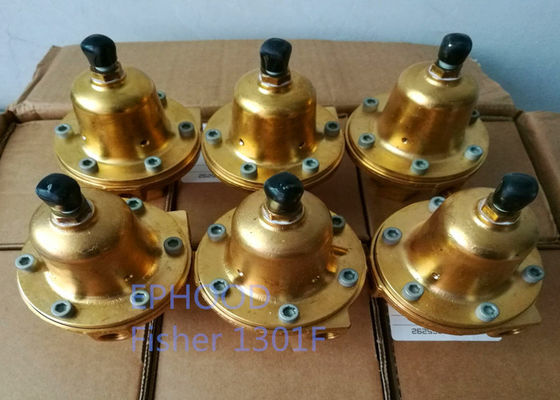

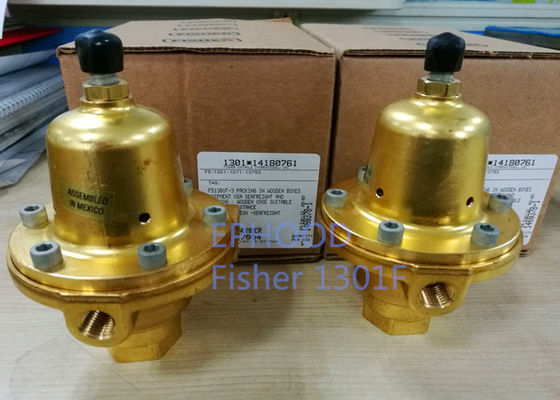

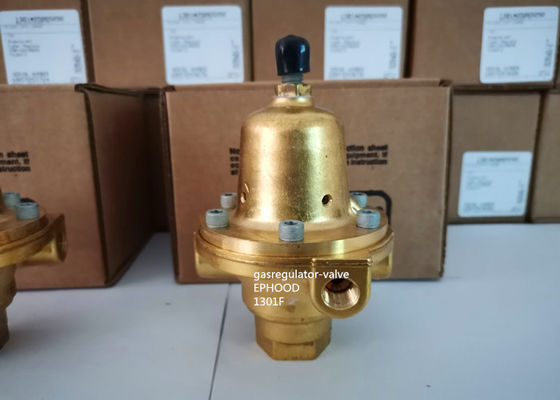

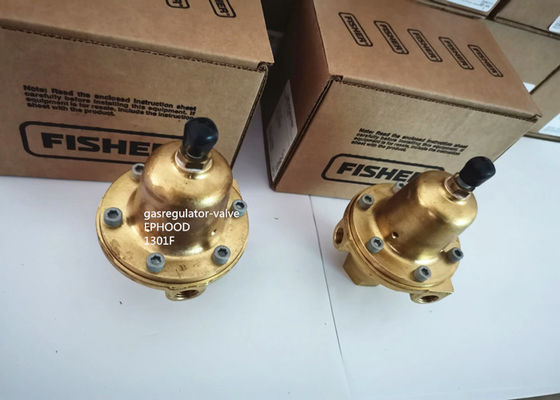

hohe Genauigkeit 6000psi Fisher Controls Propane Regulator 1301F für Kompression

Modell-Brass Body Material-Hochdruck-Gas-Regler Fisher 1301F-2

Artregler 1301F und 1301G werden, Hochdruckregler selbst-laufen gelassen, die können

seien verwendet Sie, wo Hochdruckgas für Gebrauch als Versuchsversorgungsdruck in hilfsgesteuertem verringert werden muss

Regler oder als ladender Druck in Druck-geladenen Reglern. Artregler 1301F und 1301G

in vielen anderen Anwendungen als kann die Verringerung Hochdruckregler für verschiedene Gase auch verwendet werden.

Die nachgewiesene Zuverlässigkeit und die genaue Regelung der Art 1301F-Hochdruckregler macht sie ideal

für zahlreiche Hochdrucktropfenanwendungen. Dieser Vielzweckregler kann als Versuchsversorgung benutzt werden

oder Druckladenregler, wo funktionierendes Hochdruckmedium für Gas verringert werden muss

Reglerpiloten oder Druck-geladene Regler. Sein schroffer Entwurf bietet Vielseitigkeit für eine große Vielfalt von Anwendungen an.

Verfügbare Konfigurationen
Art 1301F: Direkt-Betriebsreduzierender Hochdruckregler für Einlassdruck bis Stange 6000 psig/414

und Ausgangsdruckstrecken von 10 bis 225 psig/0,69 bis Stange 15,5

Körper-Größen-und Endanschluss-Art
1/4-inch FNPT

Maximaler Einlass-Druck
Stange 6000 psig/414

Ausgangsdruck-Strecken


Maximaler Notauslass-Druck
Art 1301F: Stange 250 psig/17,2

Druck-Ausrichtung
Intern

Temperatur-Fähigkeiten
-20 ° zu 180°F/zu -29° zu 82°C

ApplicationCompression, Anlagen u. Prozessdienstprogramme, Betriebsluft, Druckregelung, Hauptquelle

Kann für Erdgas, verflüssigtes Erdölgas, Nirogen-Gas, Luft und andere Gase verwendet werden.

Prinzip der Operation

Die Regler mit 1301 Reihen werden direkt-laufen gelassen. Austrittsdruck wird innerlich durch registriert

der Körper zur Unterseite der Membran. Wenn Austrittsdruck bei oder über gesetztem Druck ist,

die Scheibe wird gegen die Öffnung gehalten und es gibt kein durchfließen den Regler. Wenn Nachfrage sich erhöht,

abwärts gerichtete Druckabfälle, welche etwas die Öffnungsfeder verlängern lassen, das Joch bewegend und

Scheibenversammlung hinunter und weg von die Öffnung. Dieses gewährt durchfließen den Körper zum abwärts gerichteten System.

Während der Austrittsdruck sein setpoint erreicht, beginnt er, die Frühlingskraft zu überwinden, die durch abgefragt wird

Membran, das Joch und die Scheibenversammlung nahe seiner Öffnung hochschiebend, Beschränkungsfluß über den Regler.

Überdruck-Schutz

Die Regler mit 1301 Reihen haben eine Ausgangsdruckbewertung, die als ihre Einlassdruckbewertung niedriger ist. Wenn tatsächlicher Einlass

Druck kann die Ausgangsdruckbewertung, Ausgangüberdruckschutz übersteigen ist notwendig. Jedoch overpressuring

irgendein Teil der Regler jenseits

die Grenzen im Spezifikationsabschnitt verursachen möglicherweise Durchsickern, Schaden der Reglerteile oder den Personenschaden, der zum Bersten von passend ist

Druck-Enthalten von Teilen.

Eine Art externer Überdruckschutz sollte zur Verfügung gestellt werden, wenn Einlassdruck genug hoch ist zu beschädigen

abwärts gerichtete Ausrüstung. Allgemeine Methoden des externen Überdruckschutzes umfassen die Sicherheitsventile und überwachen Regler,

Absperrorgane und Reihenregelung.

Wenn der Regler einer Überdruckzustand ausgesetzt wird, sollte er ist auf jeden möglichen Schaden überprüft werden, der möglicherweise aufgetreten.

Regleroperation unterhalb dieser Grenzen schließt nicht die Möglichkeit des Schadens von den externen Quellen oder Rückstand vom in Vorbereitung aus.

Start

Mit Installation schloss und die abwärts gerichtete justierte Ausrüstung, die aufwärts und abwärts gerichteten Blockventile langsam zu öffnen ab

bei der Anwendung von Manometern, um Druck zu überwachen.

Wenn Anpassung notwendig ist, lösen Sie die Kontermutter (Schlüssel 18, Tabellen 3 und 4) und drehen die Justierschraube (Schlüssel 15, Tabellen 3

und 4) rechts herum den gesetzten Druck erhöhen oder den gesetzten Druck links herum verringern. Monitordruck mit

Messgeräte während der Anpassung. Wenn Anpassung komplett ist, ziehen Sie die Kontermutter fest. Wenn der gewünschte Ausgang

Druck ist nicht innerhalb des Bereiches der Öffnungsfeder, installiert eine Feder mit einer gewünschten Strecke

entsprechend dem Wartungsabschnitt.
