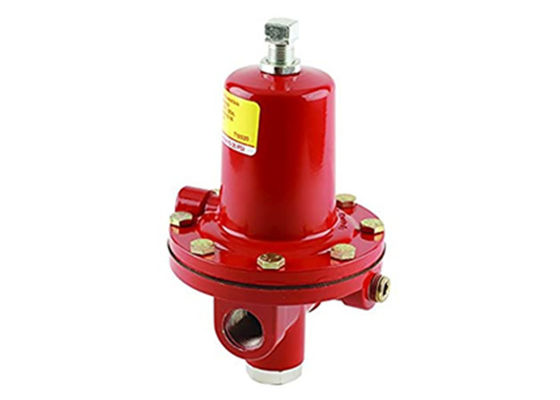

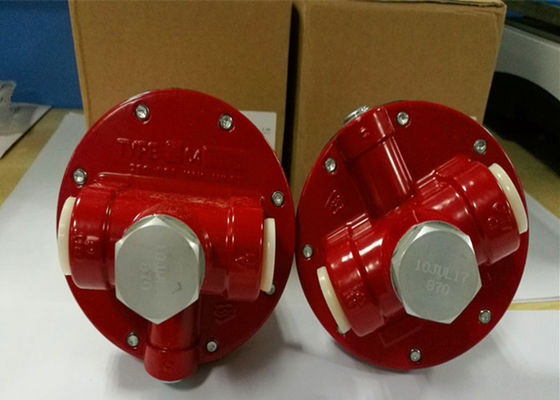

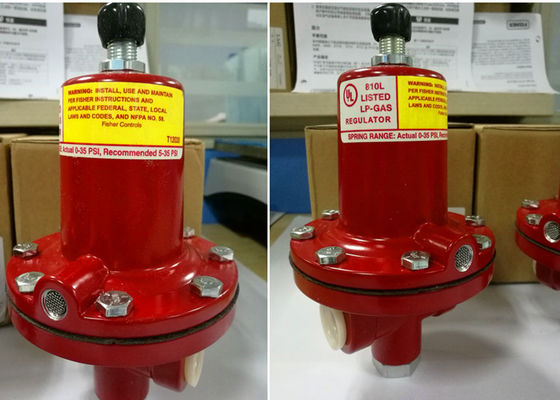

Vorbildliches 64-35 Hochdruck-LPG Fisher Gas Regulator 64 Druckminderventil

Hochdruck-LPG Regler Emerson American Fisher Models 64-35

Druckreduzierender Regler 64

Bieten justierbare Hochdruckpropanregler mit 64 Reihen eine breite Palette von verfügbaren Druckstrecken an. Hochdruckregler verringern normalerweise Behälterdruck auf einem Zwischendruck für einen anderen Regler. Sie werden als Hochdruckregler auf Verteilersystemen benutzt möglicherweise, wenn sie in Verbindung mit anfänglichen abwärts gerichteten Reglern verwendet werden.

Wenn er mit einem internen Sicherheitsventil (Reihe 64SR) ausgerüstet wird, der Regler wird benutzt möglicherweise als Endstadiumregler auf Hochdrucksystemen. Er auch wird verwendet möglicherweise als anfänglicher Regler wenn Satz bei 10 psig/0,69 Stange oder kleiner.

64 Reihe hat einen speziellen Schutz des Polytetrafluoroäthylens (PTFE) Membran, der es passend für wasserfreien Service des Ammoniaks (NH3) macht. Das 1/4-inch FNPT klopfte und verstopfte Seitenausgang kann verwendet werden, um ein Manometer oder ein hydrostatisches Sicherheitsventil zu installieren.

Ausgangsdruck-Strecken der Tabelle-1. und Frühlings-Auswahl

Eigenschaften

Vielseitigkeit

Karosserieseiten-Verbindung

Einfache Wartung

UL listete auf

Spezifikationen

Körper-Größen-und Endanschluss-Art

Ende: 1/2-inch NPT
Messgerät-Ausgang: 1/4-inch NPT

Maximaler Einlass-Druck
250psi /17.2Bar

Frühlings-Strecke

5~35psig (0.34~2.41bar)

Druck-Ausrichtung
Intern

Temperatur-Fähigkeiten
-20º zu 150ºF/zu -29º zu 66ºC

Die Art 64R hat ein integrales NiedrigkapazitätsSicherheitsventil. Die Ventilschaftssitze gegen eine Bohrung in der Membranplatte. Wenn der Unterdruck den gesetzten Druck übersteigt, hebt die Membran den Ventilschaft weg, damit eine begrenzte Menge Überdruck in den Frühlingsfall fließen und durch eine aussortierte Entlüftung heraus bluten kann.

Fisher der Regler mit 64 Reihen ist auch mit einem Handrad verfügbar. Ein optionales Handrad ist für Plattenmontage verfügbar.

1. Verwenden Sie Fachpersonal, wenn Sie installieren, laufen lassen, und instandhalten diese Regler. Bevor Installation für Schaden kontrollieren. Vergewissern Sie sich, dass es kein Fremdmaterial im Regler gibt und aller Schläuche und Rohrleitung sauber und reibungslos sind.

2. Wenn Sie den Regler an einem äußeren Standort installieren, zeigen Sie die Frühlingsfallentlüftung in der Abwärtsrichtung, um sie vor dem Erhalten verstopft oder vor dem Sammeln der Feuchtigkeit, der ätzenden Chemikalien oder anderer Fremdmaterialien zu schützen. Frühlingsfall-Entlüftungsorientierung wird geändert möglicherweise durch das Drehen des Frühlingskastens in Bezug auf den Reglerkörper.

3. Installieren Sie den Regler, damit Fluss von HEREIN zur HERAUS-Verbindung ist, wie markiert auf dem Reglerkörper.

4. Um den Frühlingsfall entfernt zu lüften, entfernen Sie den Schirm, wenn anwesend, und schließen Sie 1/4-inch NPT Rohrleitung oder Schläuche an die Frühlingsfallverbindung an. Die Rohrleitung oder der Schläuche sollten den Frühlingsfall zu einem sicheren Standort lüften, haben als wenige Biegungen, wie möglich und haben eine aussortierte Entlüftung an seinem Auspuffende, das das Wetter ist, das beständig und in die Abwärtsrichtung immer gezeigt ist.

5. Wie die meisten Regler haben die Regler mit 64 Reihen die Ausgangsdruckbewertungen, die als Einlassdruckbewertungen niedriger sind. Obgleich Arten mit interner Entlastung begrenzten abwärts gerichteten Überdruckschutz umfassen, erfordern möglicherweise alle Arten zusätzlichen Entlastungsschutz für einige Betriebsbedingungen, wenn der tatsächliche Einlassdruck die Reglerausgangsdruckbewertung oder die Druckbewertungen irgendeiner abwärts gerichteten Ausrüstung übersteigen kann. Kontrollieren Sie einen Regler regelmäßig und nach jeder möglicher Überdruckzustand.

6. Jeder Regler wird für die Druckeinstellung vom Werk eingestellt, die auf dem Auftrag spezifiziert wird. Wenn keine Einstellung spezifiziert wird, wird Ausgangsdruck am Mittelbereich der Rückholfeder vom Werk eingestellt.
