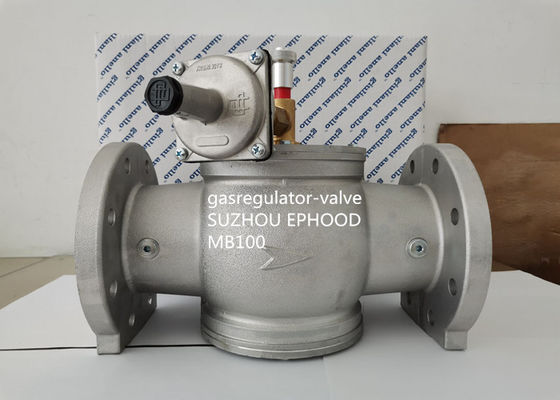

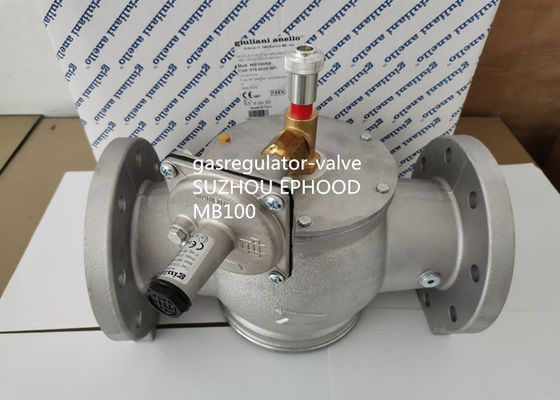

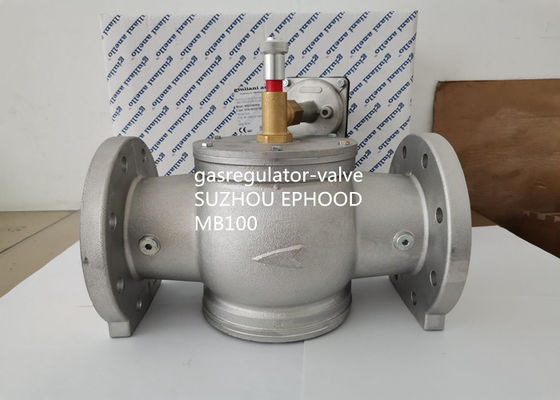

Italien Giuliani Anello stellte MB100-6B Modell Aluminium-LPG-Druckregler mit Absperrventil her

Anello Italiens Giuliani stellte Aluminiumdruckregler mit eingebautem Filter her

MB100-6B

Anwendung

Brennstoff: alle drei Familien des Gases (Stadtgas, Methan, LPG); nicht aggressive Gase.

Technische Spezifikationen

Verbindung: verlegtes UNI-en 10226-1; angeflanschtes PN16 EN1092-4

Maximaler Einlassdruck: 1 Stange (MB); Stange 6 (MB/6B)

Umgebende Temperatur: -10°C zu 60°C

Ansprechdruck: blauer Frühling: 30 bis 120 mbar; neutraler Frühling: 80 bis 550 mbar

Maximale Oberflächentemperatur: 60°C

Material: der Aluminiumventilkörper und die Abdeckung; Edelstahlfrühlinge und -Steuerkolben; NBR-Gummikorb und -o-Ring; anderes Teil sind vom Messing, vom Aluminium und von galvanisiertem Stahl.

Allgemeine Informationen

Der maximale Druckknall Absperrventile im MB und MB-/6Breihen sind Sicherheitsvorrichtungen hielten offen unter normalen Arbeitszuständen, die dank einen automatischen Mechanismus auf auslösten

manuell neu aufrüstend. Wenn das abgestellte Plenum einen Einlassdruck ermittelt, der als der alibration Wert größer ist, gibt es das Schließungsgerät frei, das den Gasfluß stoppt.

Neu aufrüsten

Diese Ventile werden nur eigenhändig neu aufgerüstet, um in der Lage zu sein, die Ursachen des Notfalls zu überprüfen und zu klären. Um das Neu aufrüsten zu unterstützen, werden alle angeflanschten Modelle mit einem Doppeltorstift ausgerüstet, der Müssen Überbrückungen auf der Rohrleitung zwischen Ventil aufwärts und abwärts gerichtet konstruieren verhindert. Um neu aufzurüsten befolgen die Ventile mit Doppeltorstift die Anweisungen, die innerhalb des Satzes, während für die verlegte Reihe eingeschlossen werden, die nur ein Tor hat

Stift, ziehen einfach den Aluminiumgriff über dem Ventilärmel.

Kalibrierung

1. Prüfen Sie, ob alle Dienstprogramme aus sind.

2. Öffnen Sie langsam das AN/AUS-Ventil stromaufwärts von dem System.

3. Erhöhen Sie den abgestellten Druck, indem Sie die passende Justierschraube drehen.

4. Öffnen Sie das Ventil, indem Sie das neu aufrüstende Verfahren einhalten; wenn das Ventil wieder schließt, erhöhen Sie den abgestellten Druck wieder.

5. Erhöhen Sie den Reglerausgangsdruck bis den gesetzten abgestellten Wert. Wenn, bei der Erhöhung des Reglers wird der Druck, das Absperrventil ausgelöst, den abgestellten Druck erhöht, bis das Ventil neu aufgerüstet ist.

6. Verringern Sie langsam den abgestellten Druck, bis das Ventil ausgelöst ist.

7. Stellen Sie den Anfangsreglerausgangsdruck wieder her.

8. Schraube an den Plastiksicherheitsverschlüssen auf den Schrauben, die den Regler und das Absperrventil justieren.

Wartung

Die Absperrventile erfordern keine spezielle Wartung. Im Falle einer Störung, eines Laufs eine allgemeine Überholung und eines relativen Tests auf Standort. Überprüfen Sie regelmäßig die Arbeits-Leistungsfähigkeit des gesamten Sicherheitssystems, indem Sie den Reglerdruck erhöhen, bis das Absperrventil ausgelöst ist. Wenn das Ventil aus irgendeinem Grund auseinandergebaut werden muss, vergewissern Sie sich, dass es keinen Druck im Stromkreis gibt.

Installation

Der maximale Druckknall Absperrventile MB - MB/6B passen sich an richtungweisendes 2014/34/UE (ATEX) in der Kategorie 2G der Gruppe II und in der Gruppe II, Kategorie 2D an; als solcher sind sie für passend

Installation in Zonen 1 und 21 und umso mehr in Zonen 2 und 22 so klassifiziert in Einschließung I richtungweisenden 99/92/EC.

Die Absperrventile, die hier beschrieben werden, sind nicht für den Gebrauch in Zonen 0 und 20 so definiert in richtungweisendem 99/92/EC passend. Um die Qualifikation und die Ausdehnung der gefährlichen Zonen zu bestimmen, sehen Sie Standard-en 60079-10. Wenn es gemäß der Bedingungen und der Anweisungen installiert wird und instand gehalten wird, die im beiliegenden technischen Handbuch, das Absperrventil erteilt werden, keine Quelle der spezifischen Gefahr ist.

Insbesondere unter normalen Betriebsbedingungen, strahlt das Gerät nicht brennbare Substanzen wie aus, um eine explosive Atmosphäre zu erzeugen. Das abgestellte Plenum hat eine Arbeitsmembran und eine Sicherheitsmembran; wenn die Arbeitsmembranbrüche, die Sicherheitsmembran Abgasemission mit Strömungsgeschwindigkeit nicht höhere als 30 dm3/h. garantiert.

Einer ununterbrochenen explosiven Atmosphäre, die fähig ist, eine gefährliche Zone 0 zu erzeugen, wird nur im Falle beide Membranen gleichzeitig, zu brechen ausgestrahlt. Im Falle ist das Ventil in installiert

unmenschlich gemacht oder brachte schlecht Standort, alle notwendigen Vorkehrungen sollte genommen werden, um zu verhindern zur Sprache, dass das Ventil die Ursache einer Zone 0 ist. Zum Beispiel die abgestellte Plenumsverschnaufpause wird verlegt möglicherweise draußen über ein Kupferrohr, das an die Gewindebohrung G1/8“ angeschlossen wird, indem man die staubdichte Messingkappe entfernt.

Die Versammlungsposition ist gleichgültig; auf horizontaler Rohrleitung bringen Sie nicht das Ventil in Position, das den Griff neu aufrüstet, der unten gegenüberstellt. Die folgenden Richtlinien sollten gefolgt werden: hebeln Sie nicht auf dem Ärmel, wenn Sie das Ventil zusammenbauen; garantieren Sie, dass die Rohrleitung gut ausgerichtet ist und dass es keine Behinderungen oder Schmutz nach innen gibt; beobachten Sie die Strömungsrichtung wie gezeigt durch den Pfeil, der auf dem Ventilkörper gedruckt wird; prüfen Sie, ob aller Druck, Spannung, Parameter der Temperatur etc. mit eingewilligt werden; installieren Sie das Ventil nicht in Verbindung mit vergipsten Wänden; hindern Sie nicht, oder in jeder Hinsicht versperren Sie den Anschlag des neu aufrüstenden Griffs, da Schließung möglicherweise nicht garantiert wird; passen Sie ein passendes Gas stromaufwärts von dem Ventil. Das Absperrventil sollte stromaufwärts von dem Druckregler installiert sein. Der Antriebausgang (Gewindebohrung G1/8“) auf dem Plenum sollte über Kupferrohr, mit Durchmesser keine weniger als 4 Millimeter, hinter dem Regler in einem Abstand vom Regler von 5mal angeschlossen werden der Durchmesser des Rohres.
