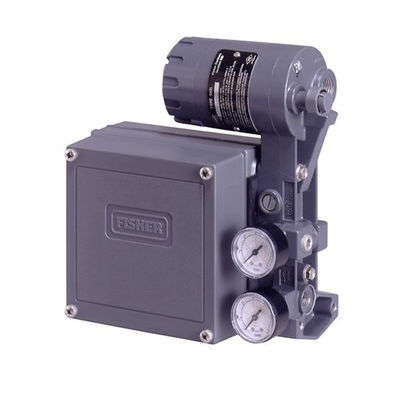

Pneumatisches einfachwirkendes Stellwerk Fisher 3582, Art elektrisches elektropneumatisches Ventil-Stellwerk 3582i

Pneumatisches einfachwirkendes Stellwerk und Art elektrisches elektropneumatisches Ventil-Stellwerk Fisher 3582 3582i
Stellwerke elektropneumatischen Ventils Fisher 3582 werden mit Membran-betätigt, Schiebenstammregelventilversammlungen benutzt. Dieses Stellwerk des elektropneumatischen Ventils empfängt ein pneumatisches Eingangssignal von einem Steuergerät und moduliert den Versorgungsdruck zum Regelventilauslöser und stellt eine genaue Ventilschaftsposition bereit, die zum pneumatischen Eingangssignal proportional ist.

Die Stellwerke des elektropneumatischen Ventils mit 3582 Reihen, gezeigt im Abbildung 1 und die Art die elektropneumatischen Ventilstellwerke 3582i, gezeigt im Abbildung 2, werden mit Membran-betätigt, Schiebenstammregelventilversammlungen benutzt. Die Stellwerke des elektropneumatischen Ventils empfangen ein pneumatisches Eingangssignal von einem Steuergerät und modulieren den Versorgungsdruck zum Regelventilauslöser und stellen eine genaue Ventilschaftsposition bereit, die zum pneumatischen Eingangssignal proportional ist.

Stellwerke Fisher 3582NS typische Bedingungen der Kernkraftindustriekernkraftindustrie erfüllen. Die Art 3582NS-Bau umfasst Materialien, die überlegene Leistung auf erhöhter Temperatur und Strahlungspegeln zur Verfügung stellen. Die O-Ringe sind EPDM (Äthylenpropylen) und die Membranen sind EPDM/Nomex. EPDM zeigt überlegene Temperaturfähigkeit und -Haltbarkeitsdauer über Nitril. Das Nomex-Membrangewebe zeigt verbessertes Stärkezurückhalten an den Zuständen der erhöhten Temperatur und der Strahlung.

Darüber hinaus ist die Art 3582NS-Stellwerk die qualifizierte „eingeweihte Handelsklasse“ unter Fishers 10CFR50, Anhang B, Programm zur Gewährleistung der Qualität.

Diese können als Einzelteile 10CFR21 geliefert werden. Besteht elektropneumatisches Ventilstellwerk Fisher Types 3582i aus einer Art elektropneumatischem Konverter 582i, der auf eine Art 3582 Stellwerk des elektropneumatischen Ventils installiert ist.

Stellwerk Emerson Fisher-Marke 3582i liefert eine genaue Ventilschaftsposition, die zu einem gegenwärtigen Eingangssignal DCs proportional ist. Die Art elektropneumatischer Konverter 582i, gezeigt im Abbildung 5, ist eine Moduleinheit, die an der Fabrik oder auf dem Gebiet installiert sein kann (2). Der Konverter empfängt ein dccurrent Eingangssignal und stellt ein proportionales pneumatisches Ausgangssignal durch eine Düsen-/Prallplattenanordnung zur Verfügung. Das pneumatische Ausgangssignal stellt das Eingangssignal zum pneumatischen Stellwerk zur Verfügung und beseitigt den Bedarf an einem angebrachten Fernwandler.
3582 Reihe pneumatisch und Art elektrische elektropneumatisches Ventil-Stellwerke 3582i

Spezifikationen

Verfügbare Konfigurationen

Beziehen Sie sich die auf Art Zahl-Beschreibung

Eingangssignal

Für 3582 Reihe: Stange 0,2 bis 1,0 Stange (3 bis 15 psig), 0,4 bis 2,0 (6 bis 30 psig) oder aufgeteilte Strecke

Für Art nur 3582i:

4 bis 20 MA konstanten Strom DCs mit 30 VDC maximale Befolgungsspannung, können aufgespaltete Strecke sein

Ersatzschaltbild

Für Art nur 3582i:

120 Ohm zurückgestellt durch drei 5,6-Volt-Zenerdioden

Ausgangssignal

Art: Pneumatischer Druck wie von Auslöser gefordert bis 95 Prozent maximale Versorgung

Aktion (1): Feld-umschaltbar zwischen direktem und Rück innerhalb des Stellwerks des elektropneumatischen Ventils

Versorgungs-Druck (1)

Empfohlen: 0,3 Stange (5 P/in) über Auslöseranforderung

Maximum: Stange 3,4 (50 psig) oder Bewertung des Auslösers drücken, welches niedriger ist

Maximale eingegebene Balg-Druck-Bewertung

Stange 2,4 (35 psig)

Maximaler Dauerzustand-Luft-Verbrauch (1) (2)

Für 3582 Reihe

1,4 Stange (20 psig) Versorgung: 0,38 normales m3/hr (14.0scfh)

2,0 Stange (30 psig) Versorgung: 0,48 normales m3/hr (18.0scfh)

2,4 Stange (35 psig) Versorgung: 0,54 normales m3/hr (20.0scfh)

Für Art nur 3582i

1,4 Stange (20 psig) Versorgung: 0,42 normales m3/hr (17.2scfh)

2,0 Stange (30 psig) Versorgung: 0,53 normales m3/hr (21scfh)

2,4 Stange (35 psig) Versorgung: 0,59 normales m3/hr (24scfh)

Maximale Zuluft-Nachfrage (1) (2)

Für 3582 Reihe und Art 3582i:

1,4 Stange (20 psig) Versorgung: 4,7 normale m3/hr (164.5scfh)

2,0 Stange (30 psig) Versorgung: 7,0 normale m3/hr (248,5)

2,4 Stange (35 psig) Versorgung: 8,1 normale m3/hr (285.5scfh)

Leistung

Für 3582 Reihe:

Unabhängige Linearitäten (1): Prozente ±1 der Ausgangssignalspanne

Hysterese (1): 0,5 Prozent der Spanne

Für Art nur 3582i:

Unabhängige Linearitäten (1): Prozente ±2 der Ausgangssignalspanne

Hysterese (1): 0,6 Prozent der Spanne

Elektromagnetische Störung (EMS) (1): Wenn sie pro Iec 801-3 (1984) geprüft wird, ist Änderung in der Dauerzustandabweichung kleiner, als ±1% an einer Stärke des elektromagnetischen Feldes von 30 V/m von 20 bis 1000 MHz.Positioner mit der Unterkunft der Kappe auf und mit Verdrahtung des externen Feldes im steifen Metallrohr geprüft wird.

Für 3582 Reihe und Art 3582i:

Offene Schleifenverstärkung (Ausgangssignal) (1):

100 im Bereich von 0,2 bis Stange 1,0 (3 bis 15 psig)

55 im Bereich von 0,4 bis Stange 2,0 (6 bis 30 psig)

Funktionierende Einflüsse (1)

Versorgungs-Druck, für die 3582 Reihen-Einheiten: Ventilhub ändert weniger als 1,67 Prozent pro Angebotsänderung der Stange (0.25percent pro 2 P/in) Druck

Versorgungs-Druck, für Art 3582i-Einheiten: Ventilhub ändert weniger als 3,62 Prozent pro Angebotsänderung der Stange (1.5percent pro 2 P/in) Druck

Betriebstemperatur-Grenzen (1)

Standardbau, für 3582 Reihe und

Art 3582i-Einheiten: – 40 zu +71_C (– 40 zu +160_F)

Art 3582NS-Einheiten: – 40 zu +82_C (– 40 zu +180_F)

mit EPDM-Elastomeren

Hochtemperatur-Bau (3), für Arten

nur 3582A und C: – 18 zu +104_C (0 zu +220_F)

Elektrische Klassifikation

Für Art nur 3582i:

Beziehen Sie sich das auf gefährliche Bereichs-Klassifikations-Bulletin

für spezifische Zustimmungen.

Unterkunft von Klassifikation

Für Art nur 3582i:

NEMA 3, IEC 60529 IP54: Befestigung von Orientierung
erfordert Entlüftungsstandort, horizontal unten zu sein


Eigenschaften

• Für schnellen analogen Übermittlerersatz das Instrument möglicherweise ist konfiguriert mit nur Nichterfüllungs-Sensor-Daten, Normal-Null-Ausgleich, differenzialem Prozess SG und null/Spannenverfahren.
• Genau, ermöglicht Hochgewinnanalog-digitalumwandlung Maß von kleinen Veränderungen in der Prozessvariable. Dieses lässt Gebrauch im schwierigen Füllstand, in der Schnittstelle oder in den Dichteanwendungen zu.
• Ein interner Temperaturfühler ermöglicht konsequenter Leistung des digitalen Pegelreglers, trotz der umgebenden Temperaturwechsel.
• Mechanischer Schutz entworfen in die digitale Pegelreglerhilfe, um dem körperlichen Missbrauch zu widerstehen häufig zugezogen während der Installation oder im Transport, ohne kompromittierende Leistung.
• Feldverdrahtungsverbindungen sind in einem Fach, das von der Elektronik getrennt wird. Dieses schützt die Elektronik vor jeder möglicher Feuchtigkeit, die in die Wohnung durch die Feldverdrahtung geholt wird.
• Schließt Eigendiagnostik ein, das ermitteln einen Fehler, macht der möglicherweise das Prozessvariablenmaß ungenau.


Spalte-Strecken-Fähigkeiten der Tabelle-1.
