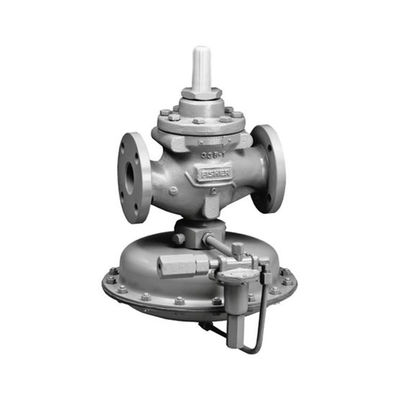

Hoher Fluss Rate Fisher Gas Regulator 1098-EGR für ätzenden Umwelt-Sauerstoff-Service

Druckreduzierende Regler Emerson Fisher Type 1098-EGR

Hoher druckreduzierender Regler Fluss-Rate Fisher Gas Regulators 1098-EGR

Für ätzende Umwelt und Sauerstoff-Service

Druck-Gasregler Fisher Types 1098-EGR wirtschaftliche und genaue Druckregelung in einer großen Vielfalt von Anwendungen zur Verfügung stellen;

natürliche Gasverteilungssysteme; Heizgasversorgung zu den Industriekesseln, zu den Öfen, zu den Öfen und zu den Mischern; und großes Handels-/Industriebetriebe wie Einkaufszentren und Schulen. Sie werden auch im Betriebsflugdienst und im flüssigen Service benutzt.

Ausgangsdruck-Strecken der Tabelle-1. und Frühlings-Auswahl

Eigenschaften

Vielseitigkeit

Karosserieseiten-Verbindung

Einfache Wartung

UL listete auf

Spezifikationen

Körper-Größen-und Endanschluss-Art

Ende: 1/2-inch NPT
Messgerät-Ausgang: 1/4-inch NPT

Maximaler Einlass-Druck
250psi /17.2Bar

Frühlings-Strecke

5~35psig (0.34~2.41bar)

Druck-Ausrichtung
Intern

Temperatur-Fähigkeiten
-20º zu 150ºF/zu -29º zu 66ºC

Die Art 64R hat ein integrales NiedrigkapazitätsSicherheitsventil. Die Ventilschaftssitze gegen eine Bohrung in der Membranplatte.

Wenn der Unterdruck den gesetzten Druck übersteigt, hebt die Membran den Ventilschaft damit eine begrenzte Menge von weg

Überdruck kann in den Frühlingsfall fließen und durch eine aussortierte Entlüftung heraus bluten.

Fisher der Regler mit 64 Reihen ist auch mit einem Handrad verfügbar. Ein optionales Handrad ist für Plattenmontage verfügbar.

1. Verwenden Sie Fachpersonal, wenn Sie installieren, laufen lassen, und instandhalten diese Regler. Bevor Installation für Schaden kontrollieren.

Vergewissern Sie sich, dass es kein Fremdmaterial im Regler gibt und aller Schläuche und Rohrleitung sauber und reibungslos sind.

2. Wenn Sie den Regler an einem äußeren Standort installieren, zeigen Sie die Frühlingsfallentlüftung in der Abwärtsrichtung, um sie vor zu schützen

verstopft oder vom Sammeln der Feuchtigkeit, der ätzenden Chemikalien oder anderer Fremdmaterialien erhalten. Frühlingsfall-Entlüftungsorientierung

kann durch das Drehen des Frühlingskastens in Bezug auf den Reglerkörper geändert werden.

3. Installieren Sie den Regler, damit Fluss von HEREIN zur HERAUS-Verbindung ist, wie markiert auf dem Reglerkörper.

4. Um den Frühlingsfall entfernt zu lüften, entfernen Sie den Schirm, wenn anwesend, und schließen Sie 1/4-inch NPT Rohrleitung oder Schläuche an den Frühling an

Fallverbindung. Die Rohrleitung oder der Schläuche sollten den Frühlingsfall zu einem sicheren Standort lüften, haben als wenige Biegungen, wie möglich und

haben Sie eine aussortierte Entlüftung an seinem Auspuffende, das das Wetter ist, das beständig und in die Abwärtsrichtung immer gezeigt ist.

5. Wie die meisten Regler haben die Regler mit 64 Reihen die Ausgangsdruckbewertungen, die als Einlassdruckbewertungen niedriger sind. Obgleich Arten

mit interner Entlastung schließen Sie begrenzten abwärts gerichteten Überdruckschutz, alle Arten kann zusätzlichen Entlastungsschutz für erfordern ein

einige Betriebsbedingungen, wenn der tatsächliche Einlassdruck die Reglerausgangsdruckbewertung oder die Druckbewertungen übersteigen kann

von irgendeiner abwärts gerichteten Ausrüstung. Kontrollieren Sie einen Regler regelmäßig und nach jeder möglicher Überdruckzustand.

6. Jeder Regler wird für die Druckeinstellung vom Werk eingestellt, die auf dem Auftrag spezifiziert wird. Wenn keine Einstellung spezifiziert wird, ist Ausgangsdruck

vom Werk eingestellt am Mittelbereich der Rückholfeder.
