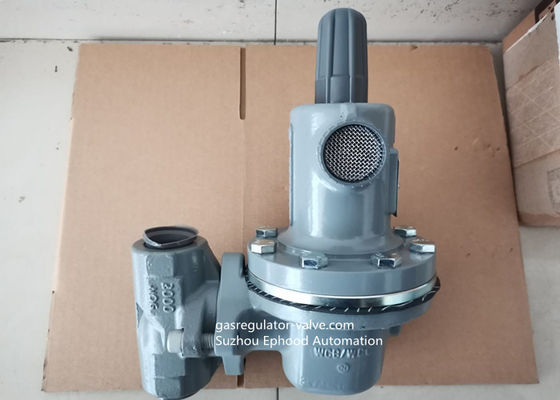

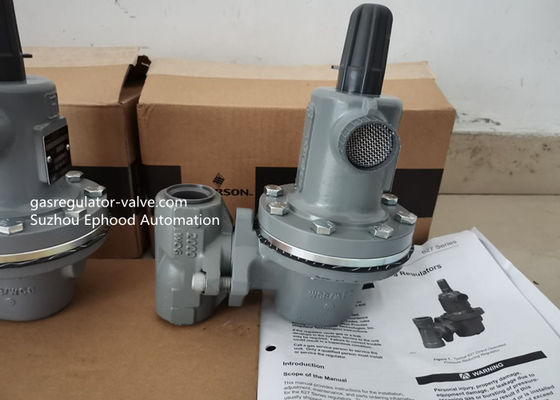

Druck-Fisher Gas Regulator Self Operateds 627H WCC materielles Stahlmodell

Materielles Fisher Gas Regulator 627H Stahlmodell Pressure Gas Regulator WCC
Druck-Gas-Regler Fisher Originals 627H

Fisher Rosemount

Gas-Regler Fisher Makes 627

Regler Fisher 627

Eigenschaften

Internes Sicherheitsventil

Hilfsaktions-Indikator

Einfach instandzuhalten

Installations-Anpassungsfähigkeit

Anwendungs-Vielseitigkeit

Besetzer-beständig

Breite Palette von Fluss-Fähigkeiten

Beschreibung

Fisher 627 Reihe selbst-ließ druckreduzierende Regler laufen (Tabelle 1) sind für Hochs und Tiefs-Drucksysteme. Regler Fisher 627 können mit Erdgas, Luft oder einer Vielzahl anderer Gase benutzt werden. Leistungsmerkmale schwanken entsprechend Bau.

Der Spezifikationsabschnitt gibt einigen allgemeinen Spezifikationen für Fisher die Regler mit 627 Reihen. Die Nummernschilder (Tabelle 2) geben ausführliche Information für einen bestimmten Regler, während sie von der Fabrik kommt.

Maximaler Einlass-Druck der Tabelle-1., Ausgangsdruck-Strecken

Spezifikationen

1" NPT-Endanschluß: 627-496,627-497,627-498,627-499

2" NPT-Endanschluß: 627-576,627-577,627-578,627-579

Verfügbarer Bau

Art 627: Selbst-Betriebsdruckreduzierender Regler ausgerüstet mit einem Pitotrohr für die größeren regulierten Kapazitäten (Tabelle 7).

Art 627R: Art 627 mit interner Entlastung und mit einer offenen Kehle (Tabelle 8).

Art 627M: Art 627 mit einer Stammdichtung zwischen dem Körperausgangsdruck und dem Membrankasten. Druck wird unter der Membran durch die 1/4-inch NPT abwärts gerichtete Steuerleitungsverbindung gemessen (Tabelle 9).

Art 627MR: Art 627M mit interner Entlastung (Tabelle 10).

Art 627H: Art 627 mit einem Membranbegrenzer, zum eines höheren Ausgangsdrucks zu liefern (Abbildung 11).

Art 627HM: Art 627H mit einer Stammdichtung zwischen dem Körperausgangsdruck und dem Membrankasten. Druck wird unter der Membran durch zwei 1/4-inch NPT abwärts gerichtete Steuerleitungsverbindungen gemessen (Abbildung 12).

Endanschluss-Größen

1inch und 2inch

Endanschluss-Arten

1 oder 2 Zoll Körpergrößen: NPT

1 oder 2 Zoll (DN 25 oder 50) Körpergrößen:

ANSI-Klasse 300 oder Rf 600 geflanscht

Maximaler Einlass-Druck (1) (Körper-Bewertung)

2000 psig (Stange 138) für NPT-Stahl, 1480 psig

(Stange 102) für Rf flanschten Stahl oder 1000 psig (Stange 69) für duktiles Eisen

Maximale Ventil-Scheiben-Einlass-Druck-Bewertung (1)

2000 psig (Stange 138) für Nylonscheibe oder 1000 psig

(Stange 69) für Nitrilscheibe

Druck-Ausrichtung
Art 627, 627H oder 627R: Intern

Installation

Regleroperation innerhalb der Bewertungen schließt nicht die Möglichkeit des Schadens vom Rückstand in den Linien oder von den externen Quellen aus. Ein Regler sollte für Schaden und nach jeder möglicher Überdruckzustand regelmäßig kontrolliert werden. Wie die meisten Regler haben die Regler mit 627 Reihen Ausgangsdruckbewertungen, die niedriger sind, als ihre Einlassdruckbewertungen. Ein Druck-Entlastungsoder Druck-Begrenzungsgerät muss vom Benutzer für die Arten 627, 627H, 627M und Regler 627HM zur Verfügung gestellt werden, wenn der Einlassdruck die Ausgangsdruckbewertung übersteigen kann, da diese Regler nicht interne Entlastung haben.

Art 627R-Regler liefern interne Entlastung, die die Gesamtausgangsdruckanhäufung über setpoint begrenzt. Benutzen Sie Tabelle 3, um den Gesamtausgangsdruck zu bestimmen. Diese interne Entlastung ist möglicherweise ausreichend für die Anwendung, wenn nicht, liefern zusätzliche Druckentlastung oder ein Druck-Begrenzungsgerät stromabwärts.

WARNING

Ein Regler lüftet möglicherweise etwas Gas zur Atmosphäre. Im Service des gefährlichen oder brennbaren Gases gelüftetes Gas möglicherweise Personenschaden, Tod oder die Eigentumsbeschädigung, die abzufeuern oder passend sind, Explosion ansammeln und verursacht. Lüften Sie einen Regler im gefährlichen Gasservice zu einem Fern-, sicheren Standort weg von Lufteintritten oder zu irgendeinem gefährlichen Bereich. Die Entlüftungsrohr- oder Stapelöffnung muss gegen Kondensation oder die Verstopfung geschützt werden.

Modell-Stainless Steel Material-Gas-Regler Fisher High Pressure Gas Regulators 627H
