Verhältnis-Regler GIK40R02-5 Krom Schroder

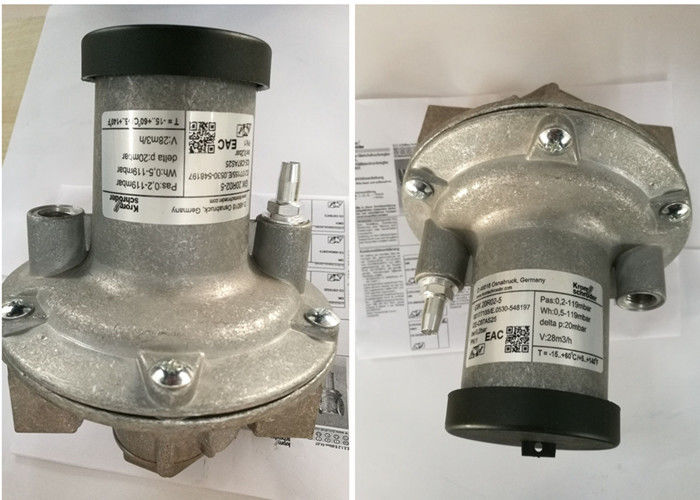

Der Verhältnisregler der Marke Krom Schroder GIK20R02-5

Gaseinschaltanlage der Marke Krom Schroder Ventil 200 Mbar Betriebsdruck GIK20R02-5

Der Krom Schroder Ratio Regulator verfügt über folgende Modelle:GIK20R02-5;GIK25R02-5;GIK40R02-5;GIK50R02-5

Anwendung
Die Gas/Luft-Verhältnisregler GIK und GI dienen zur Aufrechterhaltung eines konstanten Luft-Gas-Verhältnisses und zur Regulierung des Gasdrucks vor den Gasbrennern in Anlagen ohne vorgeheizte Verbrennungsluft.GIK und GI für die Steuerungsmodulation, GIK..B mit Bypass für Hoch/Niedrig/Absteuerung. Nulldruckregelung mit Umwandlungskit.

Funktion

Der Gas-Luft-Verhältnisregler wird durch den Druck der Verbrennungsluftleitung aktiviert und regelt den Gas-Auslassdruck im Verhältnis 1:1 zum Luftdruck.Die Kapazität des Brenners wird mit Hilfe des Luftschaltventils variiert.
Die Schwankungen des Ofendrucks haben die gleiche Wirkung auf den Gas- und Luftdurchsatz, was bedeutet, dass sich das Gas-Luftgemisch nicht ändert.
Bei hoher/niedriger Steuerung (GIK..B) sollte die Feder vollständig entspannt sein. Der Min. Fluss fließt nur durch den Bypass.

Technische Daten
GIK, GI
Gasart: Erdgas, Stadtgas, Flüssiggas (gasförmig), biologisch erzeugtes Methan,GIK..L, GI..L nur für die Luft.
Maximaler Einlassdruck: 3 psig (200 mbar).

Verbrennungsluftregelungsdruck:0.2 bis 48 "WC (0,5 bis 120 mbar).
Ausgangsdruck:0.08 bis 47,5 "WC (0,2 bis 119 mbar).
Differenzdruck zwischen Einlassdruck pe und Auslassdruck pa: max. 40 "WC ((100 mbar).
Übertragungsgrad: 1:1.
Durchmesser des Bypasses GIK..B:GIK 15 ̇25: Standard 0,06 Zoll (1,5 mm),möglich bis 0,157 Zoll (4 mm)
GIK 40 ̇ 50: Standard 0,197 Zoll (5 mm),
möglich bis zu 9 mm.
Einstellbereich bei Min. Durchfluss: -1,2 bis +1,2 ¥WC (-3 bis +3 mbar).

GIK
Anschluss: NPT-Dreh.
Anschluss für die Steuerleitung: 1/4 NPT.
Gehäuse: Aluminium.
Die Zwerchfellzelle: Perbunan.
Der Ventilsitz: Aluminium.
Die Ventilscheibe ist aus Kunststoff.
Versiegelung der Ventilscheibe: Perbunan.
Die Bypass-Schraube.
Umgebungstemperatur:
-4 bis +158°F (-20 bis +70°C).
