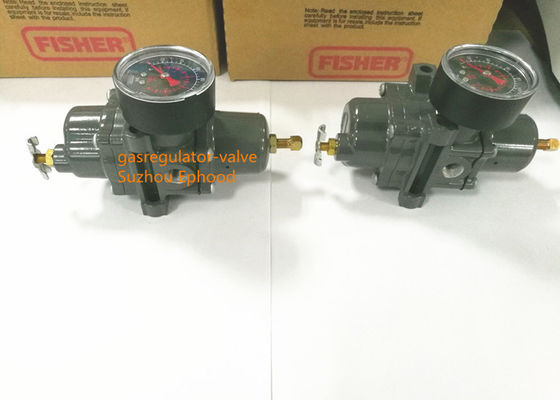

250 Psi Fisher 67CFR Filterregler

Fisher 67CFR-239 Instrument Supply Filter Regulator

250 Psi Fisher 67CFR Filter Regulator Fisher Druckkontrolle für die Verringerung des Drucks

Fisher 67 CFR. Filter-Regulatorhat einen Filter und einen internen Relief-Ventil mit einem weichen Sitz für einen zuverlässigen Shutoff ohne erkennbare Leckage.

Fisher 67CFR-239 direkt betriebene Regulierer und Filterregulierer werden typischerweise verwendet, um ständig kontrollierte,reduzierte Drücke zu pneumatischen und elektropneumatischen Controllern und anderen InstrumentenDiese sind für die meisten Luft- oder Gas-Anwendungen geeignet. Andere Anwendungen umfassen die Bereitstellung reduzierter Drücke zu Luft-Chucks, Luft-Jets und Spray-Guns.

Verfügbare Konfigurationen


Temperaturfähigkeiten
Mit Nitril (NBR):
Standard-Bolting:-20 bis 180°F. -29 bis 82°C.
Mit Messgeräten:-40 bis 180°F.

Fisher 67CFR Interne Hilfe Leistung

Low capacity for minor seat leakage only. Niedrige Kapazität nur für kleinere Sitzleckagen.other overpressure protection must be provided if inlet pressure can exceed the maximum pressure rating of downstream equipment or exceeds maximum outlet pressure rating of the regulator Wenn der Einlassdruck die maximale Druckbewertung der nachgelagerten Ausrüstung übersteigt oder der maximale Auslassdruckbewertung des Regulators übersteigt, muss ein anderer Überdruckschutz bereitgestellt werden.

Smart Bleed Check-Ventil ist eingestellt.

6 Psi / 0,41 Bar Differenz

- Ich bin nicht derjenige, der das sagt.

Freie Zone:12 mal die Rohrfläche.

- Ich habe ihn nicht gesehen.- Das ist ein Polyethylenfilter. - Das ist Standard.Fünf Mikronen.Glasfaserfilter (optional):Fünf Mikronen.PVDF oder Stainless Steel Filter (optional):40 Mikronen.

Drain Valve und Spring Case Vent Location

Ausgerichtet mit Inlet Standard, andere Positionen optional

Prinzip der Operation

67 CFR Filter RegulatorDownstream-Druck wird intern auf der unteren Seite des Diaphragmas registriert.Der Ventil-Plug wird gegen die Öffnung gehalten und es ist kein Fluss durch den Regler.Wenn die Nachfrage steigt, sinkt der Druck nach unten leicht, so dass sich der Spring ausdehnt, der Stamm nach unten bewegt und der Ventilplug vom Ohr entfernt ist.

Internal Relief (Types 67CR, 67CSR, 67CFR und 67CFSR)

Wenn aus irgendeinem Grund, außerhalb der normalen Betriebsbedingungen, der nachgelagerte Druck den Setpoint des Regulators übersteigt,Die Kraft, die durch den Druck nach unten erzeugt wird, wird den Diaphragma heben, bis der Diaphragma vom Erleichterungssitz gehoben wird.Das erlaubt den Fluss durch den Token-Relief.oder 67CFSR ist ein Elastomer-Plug, der die Leckage von Luft vom Downstream in die Atmosphäre verhindert., wodurch die Pflanzenluft erhalten bleibt.

Smart Bleed-Airset. Das ist das erste Mal.

In einigen Fällen ist es wünschenswert, nachgelagerten Druck auszugeben, wenn der Eingangsdruck verloren geht oder unter den Setpoint des Regulators fällt.Wenn der Regulator auf Geräten installiert ist, die manchmal keine Durchflussnachfrage haben, aber erwartet werden, dass sie bei Verlust des Eingangsdrucks zurückfließen.Die Typen 67CFR und 67CFSR können mit der Smart Bleed-Option bestellt werden, die ein internes Kontrollventil für diese Anwendung enthält.oder abnimmt unter dem Setpoint des RegulatorsDiese Option eliminiert die Notwendigkeit für eine feste Blutung nach unten des Regulators, wodurch Anlagenluft erhalten wird.

Überdruckschutz.

Die 67C-Serie-Filter-Regulatoren haben maximale Auslassdruck-Ratings, die niedriger sind als ihre maximale Einlassdruck-Ratings.Ein Druckentlastungs- oder Druckbegrenzungsgerät wird benötigt, wenn der Einlassdruck die maximale Auslassdruckbewertung übersteigt..

Die Typen 67CR, 67CSR, 67CFR, und 67CFSR haben eine niedrige Kapazität Internal Relief Valve für nur geringfügige Sitzleckagen. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
