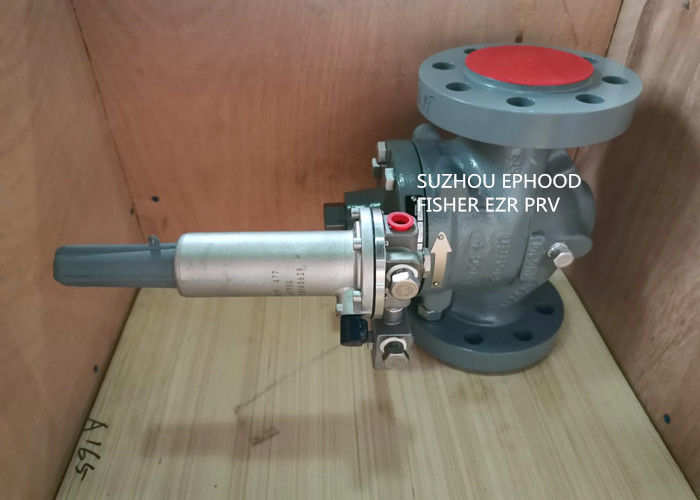

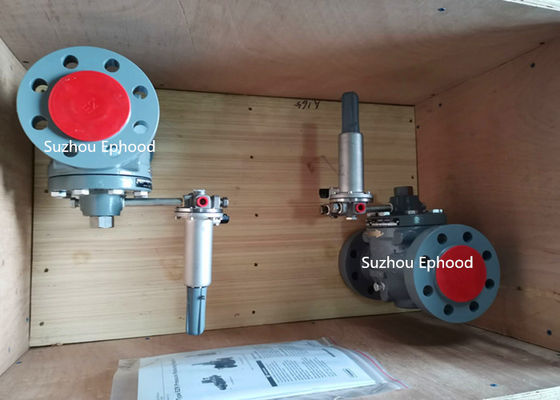

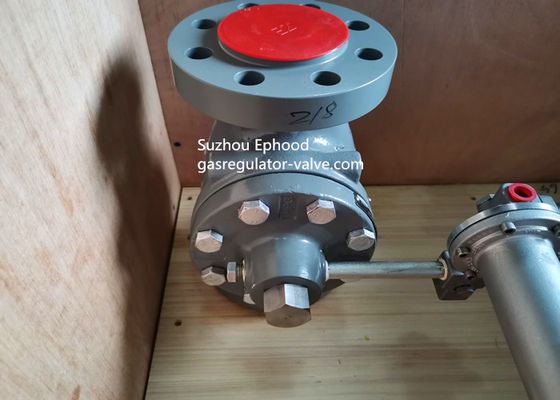

Emerson Fisher EZR-Reihe Druckminderregler
Fischer EZR Hochdurchflussregulator Fischer Gasregulator / Druckreduktor mit 161EB Pilot
Typ EZR-Pilotenbetrieb, Druckreduktionsregler, der einen präzisen, reibungslosen, leisen Betrieb, eine enge Abschaltung und eine lange Lebensdauer bietet, auch im schmutzigen Betrieb.EZR-Serie kann in verschiedenen Anwendungen wie Erdgasübertragungs-/Verteilernetzwerken installiert werden, Industrie- und Handelsanlagen.Der Typ EZROSX ist mit einer Schließvorrichtung erhältlich, die einen Schutz vor Überdruck und/oder unter Druck bietet, indem der Gasfluss zum nachgelagerten System vollständig abgeschaltet wird..
Eigenschaften
*Tight Shut-off Der Metallstopfen ist so konzipiert, dass Partikel und Schmutz vom Zwerchfell abgeleitet werden, wodurch eine bessere Schließung gewährleistet und die Zeit zwischen den Wartungsintervallen verlängert wird.
*Der revolutionäre Strömungsweg der EZR-Käfigreihe minimiert die Schäden durch Trümmer, während der Edelstahl-Eingangsschleifer verhindert, dass große Partikel das Membran beschädigen.
* Langlebigkeit Das bewährte Dipahragm-Design beinhaltet Schichtgewebe, eine erhöhte Perlenkante und eine geformte Form, um Festigkeit, Haltbarkeit und Lebensdauer zu erhöhen
* Hohe Kapazität Der Durchflussweg der EZR-Serie erzeugt eine erstklassige Kapazität in Kombination mit dem leisesten Betrieb.FisherTM-Produkte sind Labor getestet, so dass 100% der veröffentlichten Durchflusskapazität mit Sicherheit genutzt werden können.
*Fahrtindikator Vereinfacht die Betriebskontrollen und die Fehlerbehebung des Systems
*Hohe Genauigkeit Mehrere Auslassdruckbereiche und schmale proportionale Bandbreiten der Piloten der Baureihen 161EB, 161AY und PRX/120 bieten der EZR-Baureihe eine enge, präzise Steuerung.
*Ein integrierter Slamshut ◄ Typ EZR-OSX-Slamshut unterbricht den Gasbetrieb bei Über- oder Unterdruck.
Spezifikationen
Verfügbare Konfigurationen
Siehe Tabelle 1
Körpergrößen, Material, Endverbindung und Druckbewertung
Siehe Tabelle 2
Maximaler Einlassdruck:Notfall: 175 psig / 12,1 bar,Betrieb: Siehe Tabelle 3
Maximaler Auslassdruck:
Notfall: 15 psig / 1,0 bar;Um Schäden an inneren Teilen zu vermeiden: 3 psig / 0,21 bar,Differenz über der Auslassdruckeinstellung
Ausgangsdruckbereiche
Regler: 3,5 Zoll W.c. bis 10 psig /9 mbar bis 0,69 bar Siehe Tabelle 4
Leistung der internen Entlastung
Temperaturfähigkeiten:-20 bis 150°F / -29 bis 66°C
Verknüpfung der Federventilationskanäle
Inneres Recht: 1 NPT
Erleichterung der hohen Kapazität: 2-1/2 NPT
Externe Registrierungsverbindung3/4 NPT
Hauptgrößen der Ventilkörper, Endverbindungsstile, maximaler Tragdruck
| Größe des Hauptschlauchkörpers |
Die Kommission |
Endverbindungsstile |
Druck |
| NPT |
DN |
| "Einfach", "Zweifach", "Zweifach". |
25*25, 50*25, 50*50 |
WCC-Stahl |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Ausgangsdruckbereiche und typische Proportionsbänder
| Typ |
Ausgangsdruckbereich |
Verhältnisband |
| Psy |
- Die Bar. |
Psy |
- Die Bar. |
161AY oder
161AYM |
6 bis 15 Zoll W.c.
0.5 gegen 1.2
1.2 bis 2.5
2.5 bis 4.5
4.5 bis 7 |
15 bis 37 mbar
00,03 gegen 0.08
00,08 gegen 0.17
0.17 gegen 0.31
0.31 zu 0.48 |
Ein Zentimeter Toilette.
Ein Zentimeter Toilette.
0.5
0.5
0.5 |
3 mbar ((2)
3 mbar ((2)
0.03(2)
0.03(2)
0.03(2) |
161EB oder
161EBM |
5 bis 15
10 bis 40
30 bis 75
70 bis 140
130 bis 200
200 bis 350 |
0.35 gegen 1.0
0.69 gegen 2.8
2.1 bis 5.2
4.8 bis 10
9 bis 14
14 bis 24 |
0.5
0.5
0.6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
30 bis 300 |
2.1 bis 20.7 |
6 |
0.41 |
