Standard-Digital-Ventil-Stellwerk-messender Füllstand mit Niveauschaltern

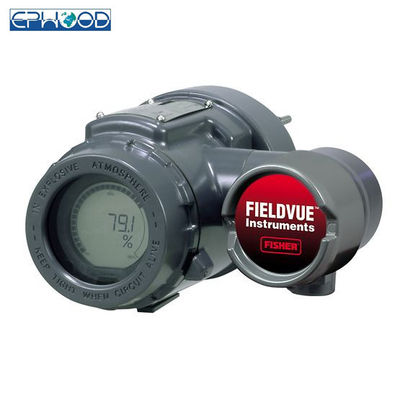

Pegelregler Fisher FIELDVUE DLC3010 Digital

Der digitale Pegelregler Fisher FIELDVUE DLC3010 hilft Ihnen, den einfachen Informationszugang zu erhalten, der zu Ihrer Prozessoperation kritisch ist. Erfassen Sie Informationen über den Prozess, das Instrument oder den Sensor unter Verwendung des 475 oder 375 Feld-Sprechers. Der digitale Pegelregler DLC3010 kann im analogem oder HART® digitaler Signalisierung Modus mit dem DeltaV™-System benutzt werden.

Eigenschaften

• Für schnellen analogen Übermittlerersatz das Instrument möglicherweise ist konfiguriert mit nur Nichterfüllungs-Sensor-Daten, Normal-Null-Ausgleich, differenzialem Prozess SG und null/Spannenverfahren.
• Genau, ermöglicht Hochgewinnanalog-digitalumwandlung Maß von kleinen Veränderungen in der Prozessvariable. Dieses lässt Gebrauch im schwierigen Füllstand, in der Schnittstelle oder in den Dichteanwendungen zu.
• Ein interner Temperaturfühler ermöglicht konsequenter Leistung des digitalen Pegelreglers, trotz der umgebenden Temperaturwechsel.
• Mechanischer Schutz entworfen in die digitale Pegelreglerhilfe, um dem körperlichen Missbrauch zu widerstehen häufig zugezogen während der Installation oder im Transport, ohne kompromittierende Leistung.
• Feldverdrahtungsverbindungen sind in einem Fach, das von der Elektronik getrennt wird. Dieses schützt die Elektronik vor jeder möglicher Feuchtigkeit, die in die Wohnung durch die Feldverdrahtung geholt wird.
• Schließt Eigendiagnostik ein, das ermitteln einen Fehler, macht der möglicherweise das Prozessvariablenmaß ungenau.

Digitale Pegelregler DLC3010 in Verbindung stehen, mikroprozessorgesteuerte Niveau, Schnittstelle oder Dichte, die Instrumente abfragt. Zusätzlich zur normalen Funktion der Lieferung eines ‐ 4 20 Milli-Ampere geben gegenwärtiges Signal, digitale Pegelregler DLC3010, unter Verwendung des HIRSCH-Übertragungsprotokolls, den einfachen Informationszugang, der zur Prozessoperation kritisch ist.

Sie können Informationen vom Prozess, vom Instrument, oder vom Sensor unter Verwendung eines Feld-Sprechers mit den Gerätbeschreibungen (DDS) gewinnen kompatibel mit digitalen Pegelreglern DLC3010. The Field-Sprecher wird angeschlossen möglicherweise am digitalen Pegelregler oder an einem FeldAnschlusskasten. Unter Verwendung des Feld-Sprechers können Sie einige Operationen mit dem digitalen Pegelregler DLC3010 durchführen. Sie können verhören, zu konfigurieren, zu kalibrieren, oder prüfen Sie den digitalen Pegelregler. Unter Verwendung des HIRSCH-Protokolls können Informationen vom Feld in Kontrollsysteme integriert werden oder auf einer einzelnen Schleifenbasis erhalten werden.

Sind digitale Pegelregler DLC3010 entworfen, um Standard- pneumatisches und Elektro-‐ pneumatische waagerecht ausgerichtete Übermittler direkt zu ersetzen. Bringen digitale Pegelregler DLC3010 an einer großen Vielfalt von eingesperrten und cageless 249 Niveauschaltern an. Sie bringen an Art Niveauschalter das displacer anderer Hersteller durch den Gebrauch der Befestigungsadapter an.

Verfügbare Konfigurationen

Pegelregler DLC3010 Digital: Berge auf den eingesperrten und cageless 249 Sensoren.

Funktion: Übermittler

Übertragungsprotokoll: HIRSCH

Eingangssignal

Niveau, Schnittstelle oder Dichte: Drehbewegung der DrehmomentRöhrenachse proportional zu den Änderungen im Füllstand, Trennebene oder Dichte, die den Auftrieb eines displacer ändern.

Prozesstemperatur: Schnittstelle für 2 ‐ oder 3 ‐ Draht das 100-Ohm-Platin FTE für die Abfragung von Prozesstemperatur oder optionales Benutzer ‐ trugen Zieltemperatur ein, um Änderungen, in der Dichte zu entschädigen zu ermöglichen.

Ausgangssignal

Entsprechung: ‐ 4 20 Milli-Amperes DC (direktes Aktion-Erhöhungsniveau, Schnittstelle oder Dichte erhöht Ertrag; oder Rückaktion-erhöhungsniveau, Schnittstelle oder Dichte verringert Ertrag)

Hohe Sättigung: 20,5 MA

Niedrige Sättigung: 3,8 MA

Hohe Warnung: 22,5 MA

Niedrige Warnung: 3,7 MA

Nur eins der oben hoch- niedrigen Warnungsdefinitionen ist in einer gegebenen Konfiguration verfügbar. NAMUR-Ne 43 konform, wenn hohes Alarmniveau vorgewählt wird.

Digital: HIRSCH 1200 Baud FSK (Frequenzverschiebung befestigte)

HIRSCH-Widerstandanforderungen müssen genügt werden, um Kommunikation zu ermöglichen. Gesamtweichenwiderstand

über den Vorlagengerätverbindungen (ausschließlich des Haupt- und Übermittlerwiderstands) muss zwischen 230 und 1100 Ohm sein. Der Übermittler HIRSCH empfangen Widerstand wird definiert wie: Rx: Ohm 42K und CX: 14 N-Düngung

Merken Sie das in der Punkt-zu-Punktkonfiguration, analog und das digitale Signalisieren sind verfügbar. Das Instrument wird zu Information digital gefragt werden oder gelegt möglicherweise in Einpunktbetrieb, um unerwünschte Prozessinformationen regelmäßig digital zu übertragen. Im multi ‐ Tropfenmodus wird der Ausgangsstrom bei 4 MA geregelt, und nur digitale Kommunikation ist verfügbar.

Elektrische Klassifikation

Gefährlicher Bereich: CSA-, eigensicher, Explosion ‐ Beweis, Abteilung 2, Staub-Zündung ‐ Beweis

FM-, eigensicher, Explosion ‐ Beweis, nicht ‐ brandstifterisch, Staub-Zündung ‐ Beweis

ATEX-, eigensicher, Art n, flammenfest

IECEx- eigensicher, Art n, flammenfest

Beziehen Sie sich gefährliche Bereichs-Zustimmungen und auf Spezialanweisungen für „sichere Anwendung“ und Installationen herein

Gefährliche Standorte im Installationsabschnitt, beginnend auf Seite 15, für zusätzliche Zustimmungen

Informationen.

Elektrische Wohnung: Einschließung NEMA 4X, CSA und IP66
