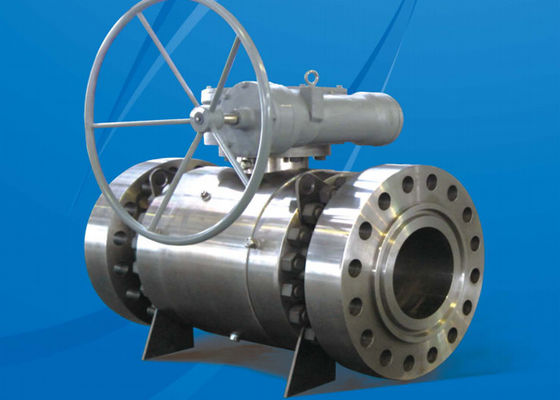

18'' Trunnion Montiert Kugelventil mit Wurm Bevel Getriebe
Eigenschaft der auf einem Trunnion montierten Kugelventile: ein Produktangebot mit einem vollständigen Produktangebot mit Ventilen in der Größe von 2" bis 42",
ANSI-Klassen 150LB - 2500LB, geschmiedeter Stahl mit Schrauben oder vollständig geschweißter Karosserie
Ein Blockentwurf für niedrige Drehmomente, zweitrangige Sitzdichtungsmerkmale.
Sie werden mit selbstentlastenden Sitzen oder einer optionalen Doppelkolbendichtung angeboten.
Die Ventile erfüllen die Anforderungen von API-6D, API-6FA und Nace.
Erweiterungen, Aktoren, Rohrspannen und spezielle Beschichtungen.
Gestaltungsmerkmale
Die in Absatz 1 Buchstabe b genannten Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Praxis durchgeführt.
Mindestwandstärke entspricht ASME B16.34Die Ventile werden in der Regel mit Hebel, Getriebe,
Antrieb oder nackte Welle auf Wunsch des Kunden
- ISO5211-Plattformentwurf wird für die Bequemlichkeit der Installation des Aktoren angenommen
- Doppelblockade und Blutungsfunktion
- Entwurf eines anti-ausblasbaren Stammes
- Das Druckbalancierungsloch befindet sich auf dem Stahlball
- Der Körper ist mit einer Vorrichtung zur Reinigung der Ventilhöhle ausgestattet
- Automatische Druckentlastungsfunktion
- Feuerdichte und antistatische Ausführung
- Versiegelungsinjektionssystem für Notversiegelung
- Mehrere Fahrmodi erleichtern die Realisierung der automatischen Steuerung
- Zuverlässige Stammdichtung und geringes Betriebsdrehmoment
Standards
Entwurfs- und Herstellungsstandard:API 608, API 6D, ASME B16.34,
Gegenüber:ASME B16.10,API 6D,DIN 3202
Größe der Flanschverbindung:ASME B16.5, ASME B16.47, DIN 25432550, ASME B16.25
Bei der Bearbeitung von Schweißvorrichtungen ist ein Schweißvorgang zu verwenden, bei dem der Schweißvorgang mit einem Schweißvorgang ausgestattet ist.25.
Prüfung und Prüfung: API 6D, API 598
Standardmaterial-Teilliste
| Nein, nicht wirklich. |
Beschreibung |
Material |
Nein, nicht wirklich. |
Beschreibung |
Material |
| 1 |
Sitzfeder |
17-7PH/Inconel X-750Viton |
20 |
Stammschublager |
Kohlenstoff gefülltes PTFE |
| 2 |
Sitzverschluss |
Viton, Buna N |
21 |
Verbindungsdichtung |
Viton, Buna N |
| 3 |
Sitzbefestiger |
C.S. W/ENP, F316 |
22 |
Schraube |
ASTM A 193-B7 |
| 4 |
Sitzbefestigung |
Naylon, PEEK |
23 |
Stammsiegel |
Viton, Buna N |
| 5 |
Trunnion-Pin |
Kohlenstoffstahl |
24,32 |
Hundehund |
ASTM A 193-B7 |
| 6 |
Trunnion-Stift |
ASTM A193-B7 |
25 |
Stamm-Obersiegel |
PTFE, Graphit |
| 7 |
Trunnion |
Kohlenstoffstahl |
26 |
Schlüssel |
Kohlenstoffstahl |
| 8 |
Trunnion-Block |
Kohlenstoffstahl |
27,38 |
Injektionsbefestigung |
Kohlenstoffstahl, F316 |
| 9 |
Blutungsventil |
Kohlenstoffstahl |
28 |
Hundehund |
ASTM A193-B7 |
| 10 |
Blutungsventil |
Viton, Buna N |
29 |
Indikator |
AISI 304 |
| 11 |
Körper |
Kohlenstoffstahl |
30 |
Stamm |
C.S.W/ENP, F316 |
| 12,19 |
Trunnionlager |
Epoxy-W/PTFE-ausgekleidet |
31 |
Schilddrüse |
Kohlenstoffstahl |
| 13 |
Körpersiegel |
316SS/Grafoil, Viton |
33 |
Kapuze |
Kohlenstoffstahl |
| 14,15 |
Schrauben/Nüsse |
B7/2H, B7M2HM |
32 |
Handgriffe |
DI, C.S. |
| 16 |
Ballschublager |
Kohlenstoff gefülltes PTFE |
35 |
Ausrüstungsbetreiber |
CS.Fall |
| 17 |
Adapter |
Kohlenstoffstahl |
36 |
Namensschild |
AISI 304 |
| 18 |
Ball |
C. S. W/ENP, F316 |
37 |
Niete |
AISI 304 |
