Verstellbarer Gasdruckregulierungsregulierungsregulierungsregulierungsregulierungsregulierungsregulierungsregulierungsmodell

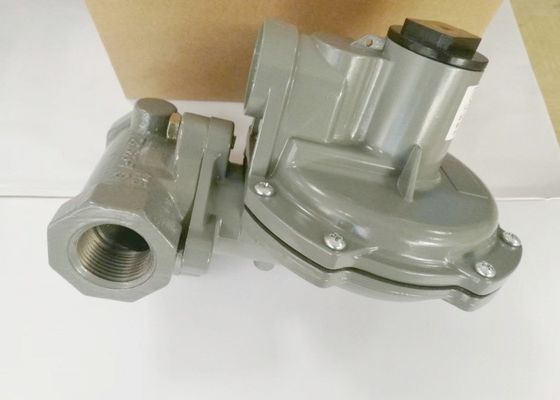

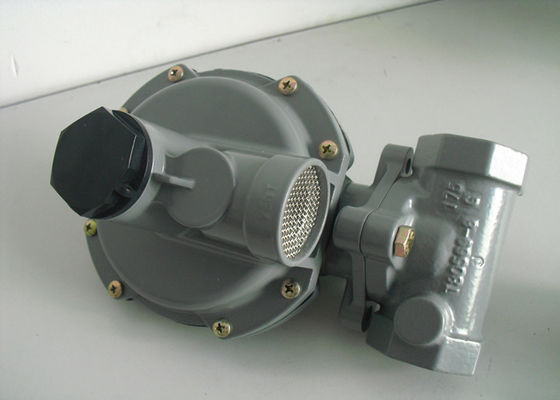

China macht LHSR Modell Druckreduktor Regler für Gasbrenner

HSR-Typ direkt betätigte, federbelastete Druckminderungssysteme zur Steuerung von Wohn-, Gewerbe-,

und industrielle Anwendungen für Erdölgase, verarbeitete oder verflüssigte Erdölgase.

Jeder Auslassdruck über dem Start- bis Entladungspunkt des nicht einstellbaren Entlastungsventils

Die Feder bewegt die Membran vom Abstandsventilsitz, wodurch der Überdruck gelöst werden kann.Die Regler erfüllen ANSI B109.4/CGA 6.18.

Eigenschaften
Globuskörper
Hohe Kapazität
Kompaktes Design
Hohe Kapazität für die innere Entlastung
Erfüllt oder überschreitet die Anforderungen der ANSI B109.4/CGA 6.18
Festfaktor / PFM-Genauigkeit

Körpergröße und Endverbindung
1 Zoll NPTGlobuskörper

Zulässiger Einlassdruck
Notfall: 150 psig / 10,3 bar
Höchstbetriebsdruck: 125 psig / 8,6 bar

Zulässiger Auslassdruck
Notfall: 25 psig / 1,7 bar
Höchstbetriebsdruck zur Vermeidung von Schäden an den inneren Teilen: 3 psi / 0,21 bar Differenzial über der Ausgangsdruckeinstellung

Auslassdruck
10,25 bis 2,2 psi/0,09 bis 0,15 bar

Ausgangsdruckbereiche des Fischer-HSR-Druckregler

4 bis 6 Zoll w.c. (10 bis 15 mbar)

6 bis 8 Zoll w.c. (15 bis 20 mbar)

8 bis 10 Zoll breit (20 bis 25 mbar)

10 bis 12,5 Zoll (25 bis 31 Mbar)

12.5 bis 20 Zoll W.c. (31 bis 50 mbar)

20 bis 35 Zoll (50 bis 87 mbar)

10,25 bis 2,2 psig (0,09 bis 0,15 bar)

Druckregistrierung
Inneres

Temperaturfähigkeiten
-20 bis 160°F / -29 bis 71°C

Tabelle 1. Höchstbetriebsdruck am Einlass
