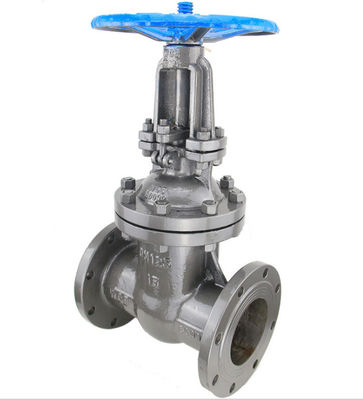

Name: Kohlenstoffstahl-Wasser-Schieber-Flansch-Verbindungsart-Kompaktbauweise
Brand: Suzhou Ephood Automation Equipment Co., Ltd.
SKU: Z41H-16c
Price: Negotiable USD
Availability: InStock

Startseite Produkte Wasserschieber

Kohlenstoffstahl-Wasser-Schieber-Flansch-Verbindungsart-Kompaktbauweise

Produktdetails:

Herkunftsort:	China
Markenname:	sufa
Zertifizierung:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Modellnummer:	Z41H-16c

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50~500/SET
Verpackung Informationen:	Holzkiste, Sperrholzkasten, Kartonkasten, Palette
Lieferzeit:	innerhalb 8-12 Werktage bei Empfang von Zahlung
Zahlungsbedingungen:	T/T, Western Union, L/C, MoneyGram
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Ausführliche Produkt-Beschreibung

Modell:	Z41H-16c	Größe:	DN15-1000
Druck:	1.6-16mpa	Temperatur:	-29-425
Ventilkörpermaterial:	WCB	anwendbares Medium:	Wasser- und Öldampf, usw.
Hervorheben:	Fester Keil-Schieber , elastischer Keilschieber

Modell nein: z41h-16c

durch: dn15-1000

Druck: 1.6-16mpa

Temperatur: - 29-425

Ventilkörpermaterial: WCB

anwendbares Medium: Wasser- und Öldampf, usw.

Die Produktbeschreibung
Entwurf und Fertigung: GB t12234-89
Strukturlänge: GB t12221-89
Flanschgesichtsgröße: JB79GB/t9112-9131
Inspektion und Test: JB/t9092-99gb/t13927-92

Eigenschaften des Kohlenstoffstahl-Flanschschiebers:
1. Kompaktbauweise, angemessener Entwurf, gute Ventilstarrheit, glatter Kanal, kleiner Strömungswiderstandkoeffizient.
2. Die Dichtfläche wird vom Edelstahl und von der harten Legierung mit langer Nutzungsdauer gemacht.
3. flexible Graphitverpackung, zuverlässige Dichtungs-, helle und flexibleoperation.
4. Der treibende Modus wird in Bewegungs-, elektrisches, pneumatisches und Ganggetriebe unterteilt. Struktur: einzelnes RAM des elastischen Keils, einzelnes RAM des steifen Keils und doppeltes RAM.
5. Er ist weit auf das Öffnen und das schließend Gerät für die Verbindung oder das Arbeiten, um das Zwischenmedium von Rohrleitungen im Erdöl, chemische Industrie, Wärmekraftwerk und andere Erdölerzeugnisse und Dampfrohrleitungen abzuschneiden anwendbar.

TECHNISCHER PARAMETER

Art	Nominal Druck	Berstdruck				Funktion Temperatur	Passend Medium
		(Mpa)		(Mpa)	(Mpa)
Z41H-16C	1,6	2,4	1,8		0,6	≤425	Wasser, Dampf, Öldampf, usw.
Z41H-25C	2,5	3,8	2,8		0,6	≤425
Z41H-40C	4,0	6,0	4,4		0,6	≤425
Z41H-64C	6,4	9,6	7,0		0,6	≤425

Kohlenstoffstahl-Wasser-Schieber-Flansch-Verbindungsart-Kompaktbauweise 0

MODELL	DN	PN1.6MPa										GEWICHT (Kilogramm)
Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I		L	D	D1	D2	b	f	z-Φd	H	H1	Tun Sie
	15	130	95	65	45	14	2	4-Ф14	175	240	200	5
	20	150	105	75	55	14	2	4-Ф14	180	284	200	6,5
	25	160	115	85	65	14	2	4-Ф14	210	303	200	9
	32	180	135	100	78	16	2	4-Ф18	210	321	200	12
	40	200	145	110	85	16	3	4-Ф18	350	352	200	26,5
	50	250	160	125	100	16	3	4-Ф18	358	438	240	29
	65	265	180	145	120	18	3	4-Ф18	375	450	240	33
	80	280	195	160	135	20	3	8-Ф18	433	528	280	45
	100	300	215	180	155	20	3	8-Ф18	502	620	320	63
	125	325	245	210	185	22	3	8-Ф18	612	753	360	108
	150	350	280	240	210	24	3	8-Ф23	676	847	360	134
	200	400	335	295	265	26	3	12-Ф23	820	1039	400	192
	250	450	405	355	320	30	3	12-Ф25	969	1245	450	273
	300	500	460	410	375	30	4	12-Ф25	1142	1472	560	379
	350	550	520	470	435	34	4	16-Ф25	1280	1450	640	590
	400	600	580	525	485	36	4	16-Ф30	1452	1887	640	850
	450	650	640	585	545	40	4	20-Ф30	1541	2011	720	907
	500	700	705	650	608	44	4	20-Ф34	1676	2181	720	958
	600	800	840	770	718	48	5	20-Ф41	1874	2346	800	1112
	700	900	910	840	788	50	5	24-Ф36	2000	2550	900	1775
	800	1000	1025	950	898	52	5	24-Ф41	2800	3560	1000	2575
	900	1100	1125	1050	998	54	6	28-Ф41	3400	4005	1200	3730
	1000	1200	1255	1170	1100	56	6	28-Ф42	3800	4456	1500	5400
