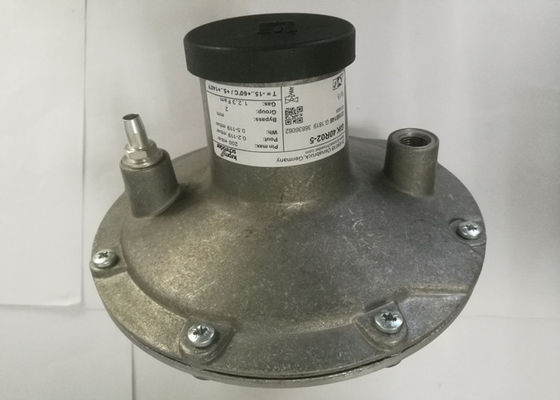

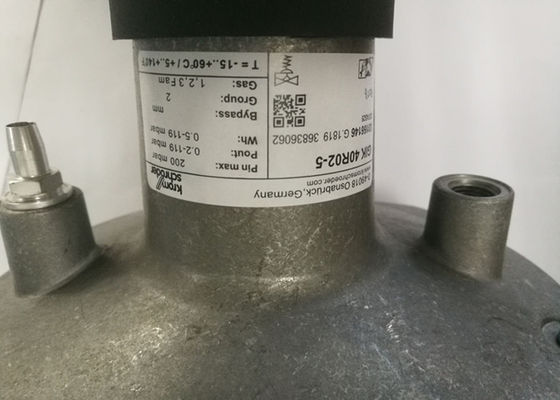

Gas-Regelventil des Kromschroder-Marken-Verhältnis-Regler-GIK40R02-5 GIK50R02-5 für Heizung

Verhältnis-Regler Krom Schroder Marken-GIK40R02-5

Regler des Verhältnis-GIK50R02-5

Anwendung
Die Gas-/Luftverhältnisregler GIK und GIserve, zum eines konstanten Luftgasverhältnisses beizubehalten und des Gasdrucks stromaufwärts von Gasbrennern auf Installationen ohne vorgeheizte Verbrennung air.GIK und GI zu Modulationssteuerung, GIK zu regulieren. B mit Überbrückung für hoch- Tief/weg von der Steuerung. Zeropressure-Regelung mit Umwandlungsausrüstung.

Funktion

Gas-/Luftverhältnisregler Krom Schroder wird durch den Druck der VerbrennungsLuftverkehrslinie aktiviert. Er reguliert den Ausgangsdruck im Verhältnis1:1 zum Luftregulierungsdruck. Die Brennerleistung ist schwankte mit der Hilfe des Luftregulierungssteuerventils.
Ofendruckschwankungen haben den gleichen Effekt auf Gas- und Luftdurchsatz und so bedeuten, dass das Gas-Luftgemisch nicht ändert. Die niedrige Feuerrate kann eingestellt werden, indem man die Öffnungsfeder justiert.
Im Falle der hoch- niedrigen Steuerung (GIK. B), der Frühling sollte völlig entspannt werden. Die min. Flussflüsse nur durch die Überbrückung. Die Einstellung am hohen Feuer wird über Öffnungen oder Ventile auf dem Brenner durchgeführt.

Technische Daten
GIK, GI
Gasbeschaffenheit: Erdgas, Stadtgas, LPG (gasförmig), produzierte biologisch Methan, GIK. L, GI. L nur für Luft.
Max. Einlassdruck: 3 psig (200 mbar).

Verbrennungsluftregulierungsdruck: 0,2 bis 48" WC (0,5 bis 120 mbar).
Ausgangsdruck: 0,08 bis 47,5" WC (0,2 bis 119 mbar).
Differenzdruck zwischen Einlassdruck-PET und Ausgangsdruck-PA: Maximum 40" WC (100 mbar).
Übersetzungsverhältnis: 1: 1.
Überbrückungsdurchmesser GIK. B: GIK 15-25: Standard 0,06 Zoll (1,5 Millimeter), möglicher bis 0,157 Zoll (4 Millimeter)
GIK 40-50: Standard 0,197 Zoll (5 Millimeter),
möglicher bis 0,354 Zoll (9 Millimeter).
Stellbereich am min. Fluss: - 1,2 bis +1,2" WC (- 3 bis +3 mbar).

GIK
Verbindung: NPT-Faden.
Verbindung für Steuerleitung: 1/4 NPT.
Wohnung: Aluminium.
Membranen: Perbunan.
Dichtung: Aluminium.
Ventilteller: Plastik.
Ventiltellerdichtung: Perbunan.
Überbrückungsschraube: Messing.
Umgebende Temperatur:
-4 zu +158°F (- 20 bis +70°C).
