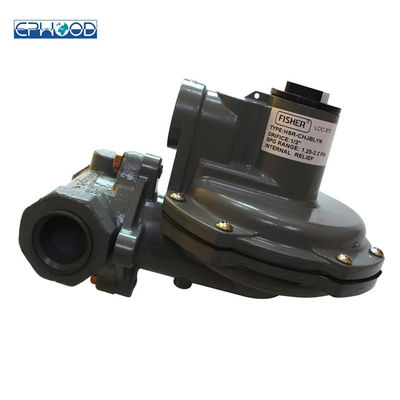

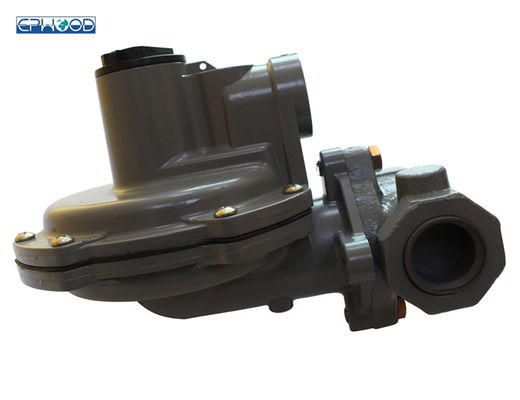

Modell Pressure Reducing Regulator Fisher HSR verwenden für Gasbrenner
Art HSR direkt-ließ, gefederte druckreduzierende Regler zur Verfügung stellen Steuerung in den Wohn-, Handels- und industriellen Anwendungen für die natürlichen, hergestellten oder verflüssigten Erdölgase laufen. Interne Entlastung über den Membranhilfen Überdruck herabsetzen. Jeder möglicher Ausgangsdruck über dem Anfang-zuentladungspunkt des nichtverstellbaren Sicherheitsventilfrühlinges bewegt die Membran weg von der Entlastungsdichtung und erlaubt Überdruck zu lüften. Regler treffen ANSI B109.4/CGA 6,18.
Eigenschaften
Winkel-Körper
Kugel-Körper
Hohe Kapazität
Kompaktbauweise
Hohe Kapazitäts-interne Entlastung
Erfüllt oder übersteigt Bedingungen ANSI B109.4/CGA 6,18
Örtlich festgelegte Genauigkeit des Faktor-/PFM
Körper-Größen-und Endanschluss-Arten
1 x 1 Zoll, NPT-Kugel-Körper
Zulässiger Einlass-Druck
Notfall: Stange 150 psig/10,3
Maximaler Funktionierendruck: Stange 125 psig/8,6
Zulässiger Ausgangsdruck
Notfall (Umkleiden): Stange 25 psig/1,7
Maximaler Funktionierendruck, interne Teile zu vermeiden beschädigt: Differenzial 3 P/in/0,21 Stange über Ausgangsdruckeinstellung
Ausgangsdruck
1,25 zu 2.2psi/0.09 zu 0.15bar
Ausgangsdruck erstreckt sich vom Druckregler des Fischers HSR
4 bis 6 Zoll w.c. (10 bis 15 mbar)
6 bis 8 Zoll w.c. (15 bis 20 mbar)
8 bis 10 Zoll w.c. (20 bis 25 mbar
10 bis 12,5 Zoll w.c. (25 zu 31mbar)
12,5 bis 20 Zoll w.c. (31to 50 mbar)
20 bis 35 Zoll w.c. (50 bis 87 mbar)
1,25 bis 2,2 Stange psig (0,09 bis 0,15)
Druck-Ausrichtung
Intern
Temperatur-Fähigkeiten
-20 zu 160°F/-29 zu 71°C
Maximum-funktionierender Einlass-Druck der Tabelle-1.
| ÖFFNUNGS-GRÖSSE |
WEIT OFFENES CG |
MAXIMALER FUNKTIONIERENDER EINLASS-DRUCK ZU ERREICHEN |
| GUTE STABILISIERTE LEISTUNG |
| Zoll |
Millimeter |
FÜR ENTLASTUNGS-BEARBEITEN |
psig |
Stange |
| 1/8 |
3,2 |
12,5 |
125 |
8,6 |
| 3/16 |
4,8 |
28,2 |
100 |
6,9 |
| 1/4 |
6,4 |
50 |
60 |
4,1 |
| 3/8 |
9,5 |
105 |
30 |
2,1 |
| 1/2 |
13 |
185 |
20 |
1,4 |
Ausgangsdruck-Strecken der Tabelle-2.
| AUSGANGSDRUCK-STRECKE |
FRÜHLING |
FEDERNDRAHTDURCHMESSER |
FRÜHLINGS-FREIE LÄNGE |
| FARBE |
Zoll |
Millimeter |
Zoll |
Millimeter |
| 4 bis 6" w.c. /10 bis 15 mbar |
Orange |
0,062 |
1,57 |
3,40 |
86,4 |
| 6 bis 8" w.c. /15 bis 20 mbar |
Gelb |
0,067 |
1,70 |
3,61 |
91,4 |
| 8 bis 10" w.c. /20 bis 25 mbar |
Schwarz |
0,067 |
1,70 |
3,71 |
94,0 |
| 10 bis 12,5“ w.c. /25 bis 31 mbar |
Silber |
0,072 |
1,83 |
4,10 |
104 |
| 12,5 bis 20" w.c. /31 bis 50 mbar |
Grau |
0,080 |
2,03 |
3,60 |
91,4 |
| 20 bis 35" w.c. /50 bis 87 mbar |
Rosa |
0,093 |
2,36 |
3,52 |
88,9 |
| 1,25 bis 2,2 Stange psig/0,09 bis 0,15 |
Hellblau |
0,105 |
2,67 |
3,66 |
94,0 |
Entlastungs-Leistung der Tabelle-3.
| ÖFFNUNGS-GRÖSSE |
MAXIMAL ZULÄSSIGER EINLASS-DRUCK WENN AUSGANGSDRUCK |
| WIRD BEI ODER UNTER 2 psig/140 mbar GEHALTEN |
| Zoll |
Millimeter |
psig |
Stange |
| 1/8 |
3,2 |
125 |
8,6 |
| 3/16 |
4,8 |
65 |
4,5 |
| 1/4 |
6,4 |
30 |
2,1 |
| 3/8 |
9,5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Der EntlastungsLeistungstest stimmt mit ANSI B109.4 und CGA 6,18, mit dem Reglersatz bei 7 Zoll w.c überein. /trennten sich 17 mbar, Stammverknüpfung und lüfteten direkt zur Atmosphäre unter Verwendung des 3/4 oder zu 1 Zoll/19 oder 25 Millimeter-Entlüftung. |
