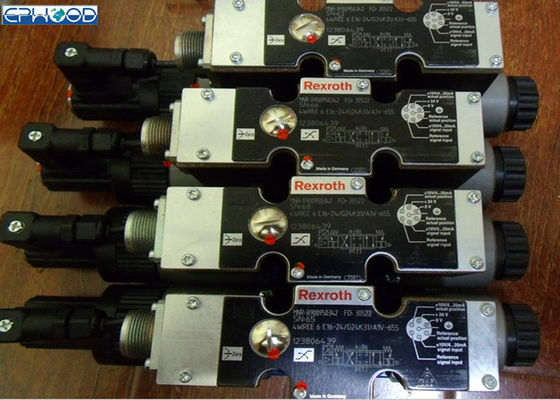

Pneumatisches Rexroth-Magnetventil mit integrierter Elektronik 4WREE 6E16-24G24K31-A1V-655

Rexroth-Magnetventil-proportionales Wegeventil 4WREE 6E16-24G24K31-A1V-655

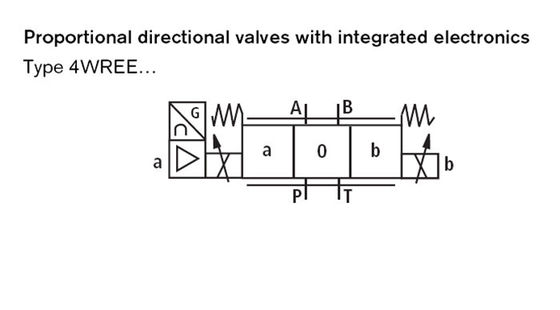

Proportionale Wegeventile Rexroth mit elektrischem Positionsfeedback, mit integrierter Elektronik (OBE)

Funktion, Abschnitt

Das 4/2 und 4/3 proportionale Richtungsventile sind die direkten bearbeiteten Komponenten von subplate Entwurf anbringend. Sie werden durch proportionale Solenoide mit zentraler Faden- und removalbespule bearbeitet. Die Solenoide werden beliebig entweder durch externe Elektronik (Art 4WRE) oder durch die integrierte Elektronik (Art 4WREE) gesteuert.

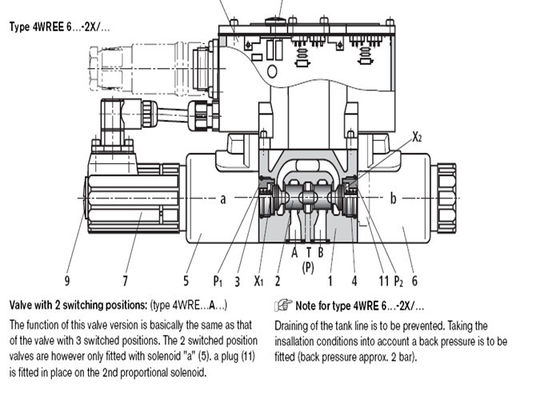

Entwurf:

Das Ventil besteht im Allgemeinen:

– Wohnung (1) mit Anbaufläche

– Steuerung spulen (2) mit Druckfedern (3 und 4) und Federbleche (X1 und X2)

– Solenoide (5 und 6) und Pfostenrohre (P1 und P2) mit zentralem Faden

– Stellungsgeber (7)

– Optionale integrierte Steuerelektronik (8)

– Die mechanische Nulleinstellung (9) ist über das Pg13.5 zugänglich und der elektrische nullpunkt ist über das Pg7 (10) (Art 4WREE) zugänglich.

Eigenschaften

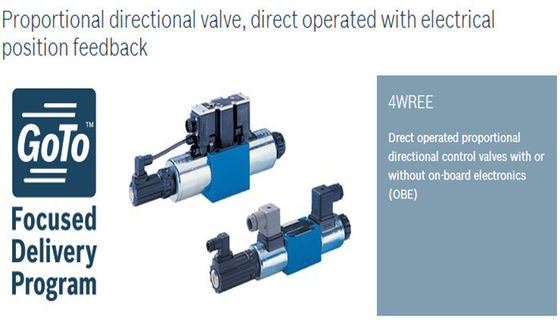

– Direct betriebenes proportionales Richtungsventil mit elektrischem posisiton Feedback und integrierter Elektronik (OBE) für Art 4WREE
– Regelung der Richtung und der Größe eines Flusses
– Operation ist durch proportionale Solenoide mit einem zentralen Faden und einer entfernbaren Spule
– Für subplate Montage: Tragendes Muster zu ISO 4401Subplates, zum von Blättern BEZÜGLICH 45052 (NS6) oder RE-45054 zu Katalogisieren (NS10)
– Federzentrierte Steuerspule
– Steuerelektronik
• 4WREE
- integrierte Elektronik (OBE) mit Spannungsinput oder gegenwärtigem Input (A1 bzw. F1)

Einrichtungsdetails für das Wählen von vorbildlichem Number
