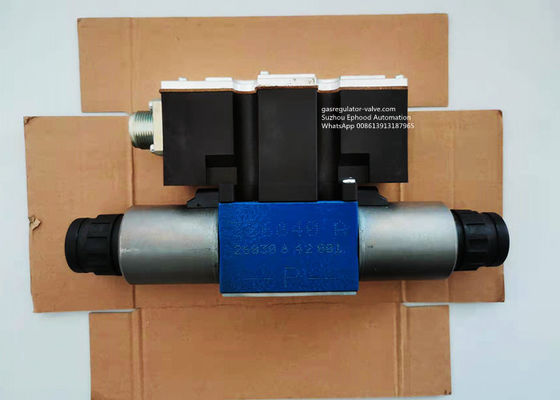

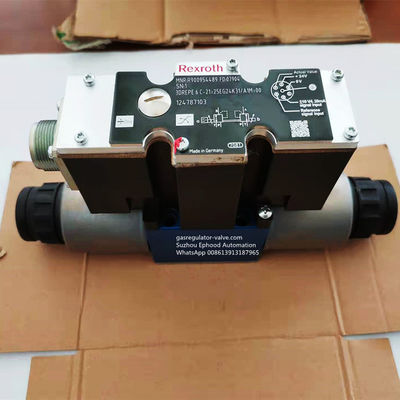

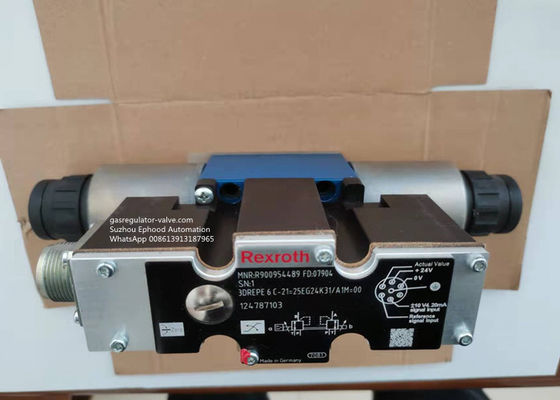

Modell Rexroth-Magnetventil Rexroth-Wegeventils 3DREP6C

Proportionales Druckminderventil 3DREPE 6C

Hydraulikventil Rexroth-Modell 3DREPE 6C 2125 Z.B. 24K31/A1M=00, P/N R900954489

Proportionales Druckablassventil in der Dreiwegeversion

Mit integrierter Steuerelektronik

Produkteigenschaften

Eigenschaften

– Direct betriebene Proportionalventile für die Kontrolle eines Drucks und der Richtung eines Flusses

– Operation mittels der proportionalen Solenoide mit zentralem Faden und abnehmbarer Spule

– Subplate-Montage: Tragendes Muster entsprechend ISO 4401

– Korrekturmöglichkeit von Hand, optional

– Federzentrierte Steuerspule

– Art 3DREPE mit integrierter Steuerelektronik

– Externes Steuerelektronik für Art 3DREP:

• Analogverstärkerart VT-VSPA2-1-2X/… in Eurocard-Format (unterschiedlicher Auftrag)

• Digital-Verstärkerart VT-VSPD-1-1X/… in Eurocard-Format (unterschiedlicher Auftrag)

• Elektrische Verstärkerart VT 11118 in der Modularbauweise

Funktion, Abschnitt

Die Dreiwegedruckminderventilart 3 DREP 6. ist bearbeitet durch proportionale Solenoide direktes. Sie wird verwendet, um ein elektrisches Eingangssignal in ein proportionales DruckAusgangssignal umzuwandeln.

Die proportionalen Solenoide sind kontrollierbare Nassstift-DC-Solenoide mit zentralem Faden und abnehmbarer Spule. Die Solenoide werden beliebig durch externes Steuerelektronik (Art 3DREP) oder durch die interne Steuerelektronik (Art 3DREPE) betätigt.

Gründen Sie:

Das Ventil besteht im Allgemeinen:

– Wohnung (1) mit Verbindungsoberfläche

– Steuerung spulen (2) mit messender Spule des Drucks (3, 4)

– Solenoide (5, 6) mit zentralem Faden

– Beliebig integrierte Steuerelektronik (7)

Funktion:

Der Druck in A oder in B wird mittels der proportionalen Solenoide eingestellt. Die Menge des Drucks hängt vom Strom ab.

Mit abgefallenen Solenoiden (5, 6), die Steuerspule (2) wird in der zentralen Position mittels der Druckfedern (8) gehalten. Häfen A und B werden mit T angeschlossen, damit das Hydrauliköl zum Behälter ohne Behinderungen weg fließen kann.
