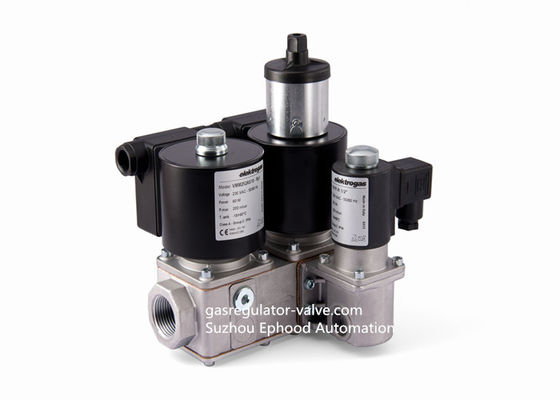

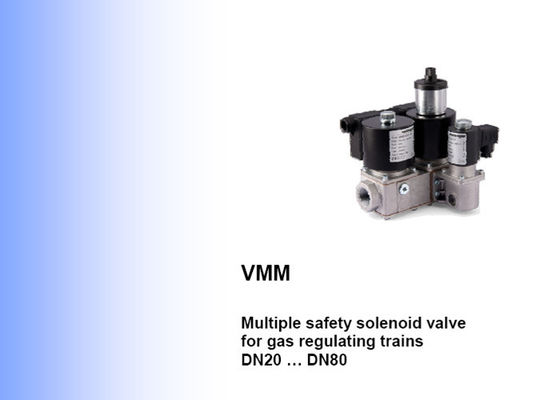

VMM vorbildliches Elektrogas Multiple Safety-Magnetventil für Gas-stabilisierte Züge

Art Ventil Elektrogas VMM ist eine Kombination von zwei Ventilen in einem einzigen Vertrag und vielseitigen in einem Ventilgehäuse. Das erste Ventil ist ein schnelles öffnendes SicherheitsMagnetventil. Das zweite Ventil ist möglicherweise eine schnelle Öffnung oder ein langsames öffnendes Magnetventil, zum des Gasflusses, mit einem ersten justierbaren schnellen Anschlag und einem zweiten justierbaren langsamen Anschlag zu justieren. Es ist anschließt eine dritte Überbrückung/ein Regelventil möglich, das durch Treiberstufe oder einen (langsamen) Anschlag oder beide der Sekunde schnell zu erreichen durchführt. Diese Art des Gerätes ist für das Gas und Luft passend, die Kontrollen in den atmosphärischen Brennern oder in Fan-unterstützten Brennern blockieren und justieren (mit ein oder zwei Stadiumsoperation), in den industriellen Brennöfen und in allen Gasausrüstungen, die stabilisierte Züge benutzen.

Spezifikation

Die VMM Art Ventil ist eine Kombination von zwei Magnetventilen in einer einzigen Vertrags- und versatilevalvewohnung.

Diese Art des Gerätes ist für Luft passend, oder das blockierende und freigebende Gas steuert (mit eins oder twostages Operation), erfordert in den Gasmachtbrennern, atmosphärischer Gaskessel, industrielle Brennöfen, die andothers verbrauchende Geräte gasen.

Technische Spezifikationen

Beschreibung

Die Ventile werden von der druckgegossenen Aluminiumlegierung, mit einer Strecke für Einlass-/Ausgangverbindungen fromDN20 (3/4") bis zu DN80 (3") hergestellt.

Dichtungen werden vom NBR-ansässigen Gummi gemacht, der für Gebrauch mit Gas (en 549) bestätigt wird.

Rohrverbindungen treffen Gruppe 2 und Gegendruckdichtung ist mit der Klasse A konform und stimmt zu den Anforderungen EN161 überein.

Ein drittes Ventil mit der Kapazität von DN15 oder von DN25 kann gepasst werden, um zweite zu überbrücken und alow Feuerstadium oder einen zweiten Ausgang für Versuchs-bumer (Pilotdurchführung) zu haben.

Passend für Gebrauch mit Luft und nicht-aggressiven Gasen schloss in den 1, 2 und 3 Familien ein (en 437). Spezielle Versionen für aggressive Gase.

Die ganze Strecke kann in der Ex-sicheren Durchführung, für Gebrauch in Zonen 2 und 22 zur Verfügung gestellt werden und to2014-/34/EUrichtlinie (ATEX) übereinstimmen.

Das Ventil ist offen, nur wenn Sie angezogen werden: wenn, irgendeinen Grund, Stromversorgung unten anstrebt, die valvecloses sofort (tatsächliches Safe).

Passend für Hochleistungsdrehvorgang und für Dauerbetrieb (ED 100%) qualifiziert.

Ausgerüstet mit Strömungsgeschwindigkeitsanpassung.

Ein enthaltener feinmaschiger Filter schützt die Dichtung und die Diskette sowie die downstreamcomponents und verhindert schmutzige Verschmutzung.

Versehen mit bilateralen Druckhäfen auf zwei Seiten in allen Druckkammern, zu den connectmanometers, zu den Druckschaltern, zur Durchsickernprüfvorrichtung oder zu anderen Gasausrüstungen.

Die Spulen werden mit Anschlusskasten oder mit Stecker ISO 4400 versehen. Beide Systeme sind die zur Verfügung gestellte withsuitable Kabelmuffe, zum des Wassers zu vermeiden und schmutzige Verschmutzung.

Das normalerweise offene Entlüftungsventil VMRNA kann in VMM von 1" integriert werden V4 bis 3"; dimensionsand Rohrleitung sind das selbe des dritten Regelventils. Sehen Sie VMRNA-Datenblatt für andere Details.

Alle Komponenten sind entworfen, um jedem mechanischen, chemischen und thermischen Conditionoccurring während des typischen Services zu widerstehen. Effektive Imprägnierung und Oberflächenbehandlungen sind verwendet worden, um mechanische Festigkeit, Dichtung und Korrosionsbeständigkeit der Komponenten zu verbessern.

Ventile sind 100%, das durch computergesteuerte Prüfungsmachineries geprüft wird und werden völlig gerechtfertigt.

Funktion und Anwendung

Die VMM Art Ventil ist ein schließendes Gerät der Sicherheit mit zusätzlicher Stromversorgung.

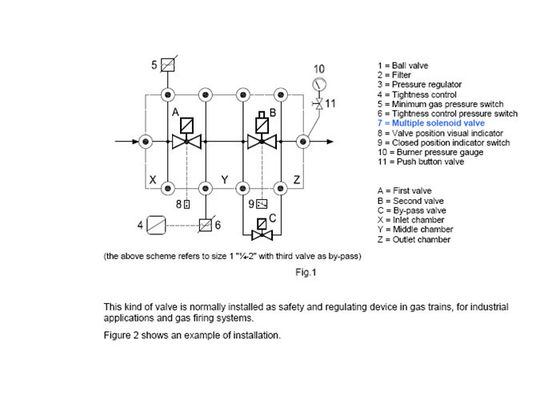

Das erste Ventil (a) ist ein schnelles öffnendes SicherheitsMagnetventil. Wenn es abgefallen ist, schlossen die springpushes auf der Dichtungsdiskette, den Gasdurchgang halten. Jetzt ist die Einlasskammer unter thegas zeichnen Druck, und sie zwingt auf der Diskette auch und verbessert die Dichtung.

Wenn die Spule angetrieben wird, öffnet sich das Ventil schnell, gegen die Stärke des Frühlinges und des gaspressure.

Wenn die Stromversorgung abgestellt wird, schließt das Ventil schnell und unterbricht den Gasfluß.

Gleichmäßig das zweite Ventil (b) ist möglicherweise eine schnelle Öffnung oder ein langsames öffnendes Magnetventil zum adjustthe Gasfluß, mit einem ersten justierbaren schnellen Anschlag und einem zweiten justierbaren langsamen Anschlag.

Es ist möglich, ein drittes Sicherheitsventil (c) anzuschließen, das als niedriges Feuerstadium oder einen (langsamen) Anschlag oder beide der Sekunde schnell zu erreichen funktioniert.
