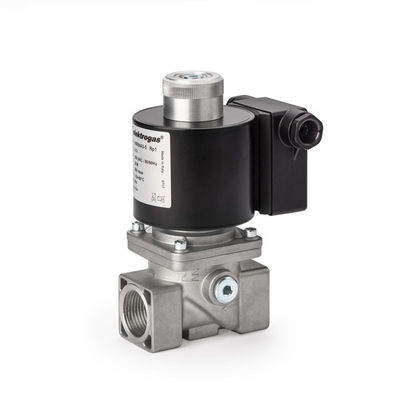

Vorbildliche Rückseiten-verantwortliches hydraulisches Magnetventil-/Gas-Geräteautomatisches Entlüftungsventil Elektrogas-Marken-VMRNA

VMRNA-Art Rückseiten-fungierendes Magnetventil

Automatisches Entlüftungsventil für Gas-Geräte

Beschreibung

Die Art Elektrogas VMRNA ist ein automatisches Entlüftungsventil für Gasgeräte. Es ist für die Entladung passend

Überfluss- oder Durchsickerngas in Entlastungslinien.

Eigenschaften

VMRNA-Ventil ist von Elektrogas-Firma, dieses Modell ist ein verantwortliches Rückmagnetventil: wenn es abgefallen wird, ist das Ventil offen (normalerweise offenes).

Die Ventile werden von der Aluminiumlegierung mit Verbindungen von 3/4" oder von 1". hergestellt. Rohrverbindungen treffen Gruppe, die 2.Sealings vom NBR-ansässigen Gummi gemacht werden, der für Gebrauch mit Luftgas (en 549) bestätigt wird. Passend für Gebrauch mit Luft und nicht-aggressiven Gasen schloss in den 1., 2. und 3. Familien ein (en 437). Spezielle Versionen für aggressive Gase (z.B. Biogas).

Qualifiziert für Dauerbetrieb (ED 100%).

Versehen mit Manometer G1/4 auf zwei Seiten in der Einlasskammer, um Manometer, Druckschalter oder andere Gasgeräte anzuschließen.

Versehen mit Verbindung G1/8, um einen Blinkerschalter der offenen Stelle zu passen (sehen Sie PCS-Datenblatt – dieses Gerät wird separat bestellt).

VMRNA-Ventil kann in Ventil Elektrogas VMM, mit dem Ergebnis eines sehr kompakten Systems integriert werden (sehen Sie Datenblatt VMM für Details).

Alle Komponenten sind entworfen, um jeder mechanischen, chemischen und thermischen Zustand zu widerstehen, die während des typischen Services auftritt. Effektive Imprägnierung und Oberflächenbehandlungen sind verwendet worden, um mechanische Festigkeit, Dichtung und Korrosionsbeständigkeit der Komponenten zu verbessern.

Ventile sind geprüftes und völlig gerechtfertigtes 100%.

Arbeiten und Anwendung

Die VMRNA-Art Ventil ist ein Entlüftungsventil für Entlastungslinie. Wenn sie abgefallen ist, drückt der Frühling auf den Magnetkern und die Diskette ist offen, folglich kann Gas zur Entlastungslinie fließen. Dieses Gerät wird normalerweise in brennendem System integriert: wenn das System abgefallen ist, aufwärts gerichtete Sicherheit Absperrventile sind geschlossen, während Entlüftungsventil offen ist, damit Heizgas innerhalb des Rohres in einer Schutzzone entladen werden kann.

Im Falle des Durchsickerns von Absperrventilen, geht Gas zur Entlastungslinie in sicheren Zustand.

Wenn das System angetrieben wird, schließt Entlüftungsventil während die Hauptabsperrventile

offen, folglich kann Brennstoff zum Brenner fließen.

Abb. 1 zeigt einen Entwurf von VMRNA-Ventil.

Diese Art des Ventils ist normalerweise als Sicherheitsvorrichtung in Gaszüge, für industrielle Anwendungen und Gasfeuerungssysteme installiert. Abb. 2 zeigt ein Beispiel der Installation, im Verbindung mit anderen Elektrogas-Geräten.

Beschreibung

Die VMR-Art Ventil ist ein schnell öffnendes einstufiges Magnetventil, schloss normalerweise (offen, wenn Sie angezogen werden). Diese Art des Gerätes ist zu blockierenden und freigebenden Kontrollen der Luft oder des Gases passend, erfordert in den Gasmachtbrennern, in den atmosphärischen Gaskesseln, in den industriellen Brennöfen und in anderen verbrauchende Geräte des Gases.

Eigenschaften

Elektrogas-Magnetventile werden von der druckgegossenen Aluminiumlegierung (oder heiß-drückte Messing für OTN-Versionen), mit einer breiten Palette für Einlass-/Ausgangverbindungen von DN 8 hergestellt (1/4") bis zu DN 150 (6").

Dichtungen werden vom NBR-ansässigen Gummi gemacht, der für Gebrauch mit Gas (en 549) bestätigt wird.

Passend für Gebrauch mit Luft und nicht-aggressiven Gasen schloss in den 1, 2 und 3 Familien ein (en 437).

Die speziellen Versionen, die für aggressive Gase passend sind, geben von den Nichteisenmetallen und mit FPM-Dichtungen frei.

Rohrverbindungen treffen Gruppe 2 und Gegendruckdichtung ist mit Klasse A, entsprechend Anforderungen EN161 konform.

Die ganze Strecke kann in der Ex-sicheren Durchführung, für Gebrauch in Zonen 2 und 22, entsprechend Richtlinie 2014/34/EU (ATEX) zur Verfügung gestellt werden.

Das Ventil ist offen, nur wenn Sie angezogen werden: wenn, irgendeinen Grund, Stromversorgung unten anstrebt, schließt das Ventil sofort (tatsächliches Safe).

Passend für Hochleistungsdrehvorgang und für Dauerbetrieb (ED 100%) qualifiziert.

Ausgerüstet mit Strömungsgeschwindigkeitsanpassung (ausgenommen Messingmodelle).

Ein enthaltener feinmaschiger Filter schützt die Dichtung und die Diskette sowie die abwärts gerichteten Komponenten und verhindert schmutzige Verschmutzung (ausgenommen Messingmodelle und Stange 6).

Versehen mit Verbindung G1/8, um einen Beweis des Schließungsschalters oder des Sichtmelders zu passen.

Versehen mit 1/4" Manometer auf zwei Seiten in der Einlasskammer (ausgenommen Messingmodelle), zu

schließen Sie Manometer, Druckschalter, Durchsickerndetektoren oder andere Gasausrüstungen an. Angeflanschte Modelle werden mit Messgeräten auch in der Ausgangkammer versehen.

Die Spulen werden mit Anschlusskasten oder mit Stecker ISO 4400 versehen. Beide Systeme werden mit der passenden Kabelmuffe versehen, um Wasser und schmutzige Verschmutzung zu vermeiden.

Alle Komponenten sind entworfen, um jeder mechanischen, chemischen und thermischen Zustand zu widerstehen, die während des typischen Services auftritt. Effektive Imprägnierung und Oberflächenbehandlungen sind verwendet worden, um mechanische Festigkeit, Dichtung und Korrosionsbeständigkeit der Komponenten zu verbessern.

Elektrogas-Magnetventile sind 100%, das durch computergesteuerte Prüfungsmachineries geprüft wird und werden völlig gerechtfertigt.
