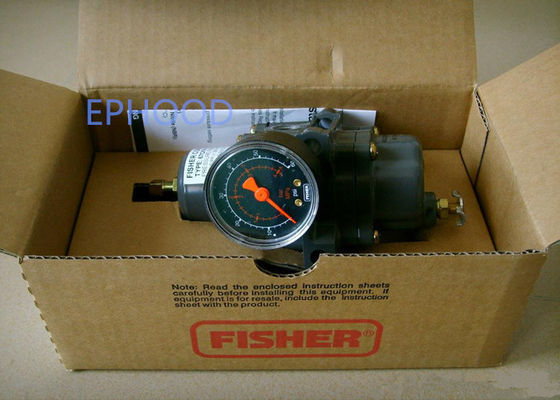

67CFR Gerätezufuhr Fischer-Gasregulator Fischer-Druckregelventil zur Verringerung des Drucks 67CFR-237

67CFR-237 Fisher Instrumentenzufuhrfilterregulator

Fisher 67CFR:Filterregler haben ein internes Abstandsventil mit einemweiche Sitzfläche für eine zuverlässige Abschaltung ohne erkennbare Leckagen.

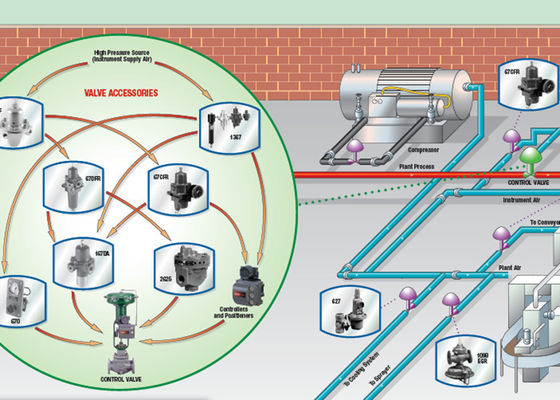

Fisher 67CFR-237 Direktbetriebsregler und Filterregler werden typischerweise verwendet, um ständig kontrollierte, reduzierte

Diese sind für die meisten Luft- oder Gasanwendungen geeignet.

Weitere Anwendungen sind die Verringerung des Drucks von Luftpumpen, Luftstrahlen und Sprühgewehren.

Typ 67CFR-Filterfähigkeiten

Freie Zone:12 mal Rohrfläche

Mikronen-Klassifizierung:Polyethylenfilter (Standard): 5 MikrometerGlasfaserfilter (optional):5 MikrometerPVDF- oder Edelstahlfilter

(Auf Wunsch):40 Mikrometer

Abflussventil und Federventil

Ausgerichtet auf den Einlassstandard, andere Positionen optional

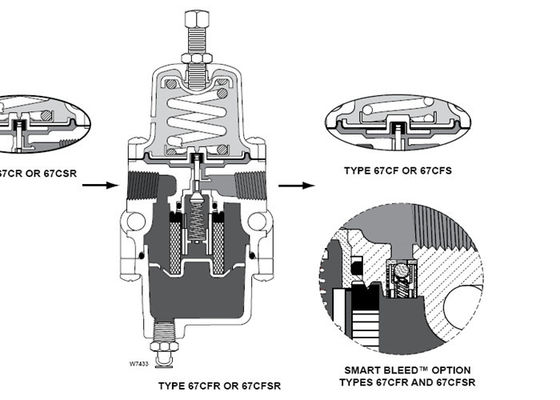

Funktionsprinzip

Der Druck nach unten wird innerlich auf der unteren Seite des Zwerchfells registriert.

Wenn der Druck eingestellt ist, wird der Ventilstecker gegen die Öffnung gehalten und es gibt keinen Durchfluss durch den Regler.

Der Druck nach unten fällt leicht, so daß sich die Feder ausdehnen kann, wodurch sich der Stamm nach unten bewegt und der Ventilstecker vom Ohr entfernt wird.

Dies ermöglicht den Fluss durch den Regler.

Inneres Hilfsmittel (Fisher 67CFR Modell)

Wenn aus irgendeinem Grund, außerhalb der normalen Betriebsbedingungen, der nachgelagerte Druck den Einstellwert des Reglers übersteigt, wird die

Die durch den nachgelagerten Druck erzeugten Schläuche heben das Zwerchfell an, bis es von dem Rückstandssitz gehoben wird.

Das Erleichterungsventil des Typ 67CFR ist ein Elastomerstecker, der das Auslaufen von Luft aus dem Fluss nach unten in die Atmosphäre verhindert.

während des normalen Betriebs, wodurch die Pflanzenluft geschützt wird.

Verfügbare Konfigurationen

Körpergröße und Endverbindungsart
1/4" NPT

Maximaler Einlassdruck (Körperbezeichnung)
250 psig / 17,2 bar
Auslassdruck
0 bis 60 psi

Druckregistrierung
Inneres

Temperaturfähigkeiten
mit einem Gehalt an Nitril (NBR):
Standardschrauben:-20 bis 180°F / -29 bis 82°C
Mit Messgeräten:-40 bis 180°F / -40 bis 82°C
