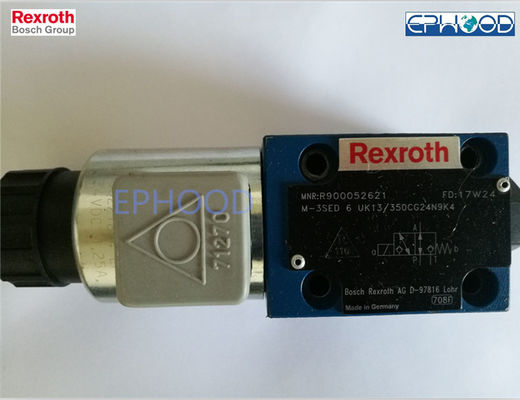

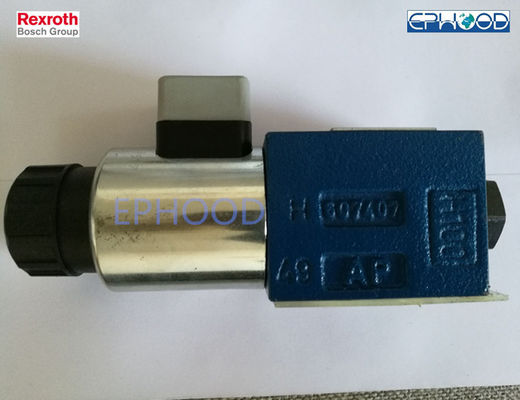

Ursprüngliches M-3SED Rexroth Magnetventil-Richtungs-Seat-Ventil mit Solenoid-Betätigung

Ursprüngliches M-3SED Richtungs-Seat Ventil Rexroth mit Solenoid-Betätigung

Größe 6

Teil-Reihe 1X

Maximale Stange des Funktionierendrucks 350 [5100 P/in]

Maximaler Fluss 25 l/min [6,6 gpm]

General

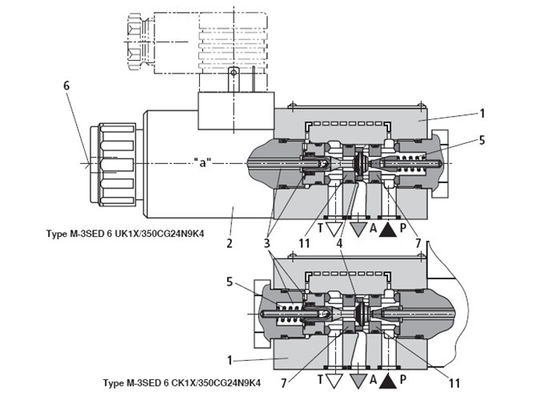

Die Richtungsventilart M-.SED ist ein direktes betriebenes Richtungssitzventil mit Solenoidbetätigung. Sie steuert Anfang, stoppt und Richtung des Flusses und enthält im Allgemeinen Unterkunft(1), ein Solenoid (2), Dichtungen (7) und (11) und Absperrorgan (4).

Die Korrekturmöglichkeit von Hand (6) lässt die Operation des Ventils ohne Solenoiderregung zu.

Grundprinzip (3/2 Richtungssitzventil) die Anfangsposition des Ventils (normalerweise offenes „Großbritannien“ oder normalerweise geschlossene „CK ") wird durch die Anordnung für bestimmt

Frühling (5). Die Kammer (3) hinter dem Absperrorgan (4) wird angeschlossen, um P zu tragen und versiegelte gegen Portt. So ist das Ventil in Bezug auf die betätigenden Kräfte druckkompensiert (Solenoid und Frühling).

Wegen des speziellen Absperrorgans (4), Häfen P, A und T kann mit dem maximalen Funktionierendruck (Stange 350) geladen werden und der Fluss kann in beide Richtungen verwiesen werden (sehen Sie Symbole). In der Anfangsposition wird das Absperrorgan (4) auf den Sitz (11) bis zum dem Frühling (5), in bearbeiteter Position auf gedrückt

Sitz (7) durch das Solenoid (2). Der Fluss wird blockiert. Mit dem 2/2 Richtungssitzventil wird der Behälterhafen innerlich blockiert.

Eigenschaften

– Direct betriebenes Richtungssitzventil mit Solenoidbetätigung

– Tragendes Muster entsprechend Form A des LÄRMS 24340 (ohne Loch zu lokalisieren)

– Tragendes Muster entsprechend ISO 4401-03-02-0-05 und NFPA T3.5.1 R2-2002 D03 (mit dem Lokalisieren des Lochs)

– Sichere Schaltung auch mit längeren Stillstandzeiträumen unter Druck

– Nass-Stiftgleichspannungs-Solenoide mit abnehmbarer Spule (Wechselspannung möglich mittels eines Gleichrichters)

– Solenoidspule kann durch 90° gedreht werden – die Spule kann geändert werden, ohne zu müssen, den Druck zu öffnen

feste Kammer.

– Elektrische Verbindung als einzelne Verbindung (für elektrischere Verbindungen, sehen Sie BEZÜGLICH 08010)

– Mit der verborgenen Korrekturmöglichkeit von Hand, optional

– Der induktive Positionsschalter (kontaktlos), sehen BEZÜGLICH 24830


Einrichtungsdetails für das Wählen von vorbildlichem Number
