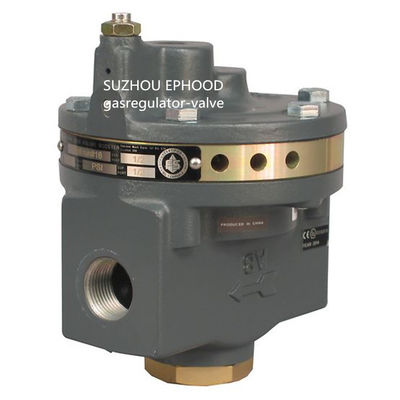

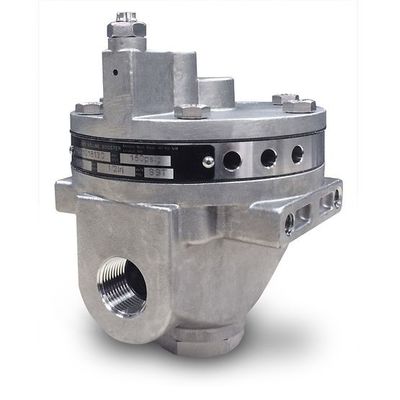

Aluminium-Zusatzstellwerk-Ertrag des Fisher-Gichtventil-2625 des Volumen-2625NS

Verstärker Fisher 2625 Volumen-2625NS

Fisher Volumenverstärker mit 2625 Reihen sind in Verbindung mit einem Stellwerk auf einem drosselnden Regelventil gewohnt, das Streichen von Geschwindigkeit zu erhöhen. Das 2625NS ist eine Kernservice-Version und benutzt elastomere Komponenten, die verbessern, Umwelt der hohen Temperatur und der Strahlung zu widerstehen. Die 2625 und die 2625SST werden für Gebrauch in Anwendungen des Sicherheits-instrumentierten Systems (SIS) bestätigt. Bescheinigung ist durch das exida, das LLC konsultieren, einen globalen Anbieter der Funktionssicherheit und Kontrollsystemsicherheit.

Der Verstärker enthält örtlich festgelegtes deadband, weichen Sitzbau und eine integrale Überbrückungsbeschränkung, um Stellwerksättigungsprobleme zu beseitigen, die mit Volumenverstärkern auftreten können, die nicht diese Eigenschaften haben. Anpassung der integralen Überbrückungsbeschränkung

ist für Systemstabilität notwendig. Diese Anpassung beeinflußt nicht das deadband des Volumenverstärkers, aber ermöglicht das Regelventil, auf kleine Eingangssignaländerungen zu reagieren, ohne Genauigkeit der ausgeglichenen Lage zu opfern. Sie lässt auch den Verstärker Großserienertrag für das schnelle Streichen liefern, wenn groß, Schnellerfassungssignaländerungen, auftritt.

Der Volumenverstärker wird benutzt, um das Streichen von Geschwindigkeit zu verbessern. Wenn Präzisionsventilsteuerung angefordert wird, wird der Gebrauch eines Stellwerks empfohlen. Wenn der Volumenverstärker nur mit einem Auslöser, für auf ‐ weg von der Steuerung verwendet werden soll, die integrale Überbrückungsbeschränkung auf dem Verstärker muss geschlossen sein (drehte völlig nach rechts).

Verbindungsstücke und Rohrleitung können mit 2625 oder Verstärker des Volumens 2625NS für Diagnoseprüfung installiert sein entweder.

Die 2625 wird für Gebrauch in Anwendungen des Sicherheits-instrumentierten Systems (SIS) bestätigt. Bescheinigung ist durch das exida, das LLC konsultieren, einen globalen Anbieter der Funktionssicherheit und Kontrollsystemsicherheit. SIS-Bescheinigung wird auf dem Produkt durch einen Aufkleber identifiziert, der zur ower Wohnung hinzugefügt wird.

Spezifikationen

Versorgungs-Druck-Strecken

Wenn Sie in Verbindung mit einem Stellwerk oder anderem pneumatischem Zusatz verwendet werden, leiten Sie immer das Stellwerk und den Volumenverstärker mit einer allgemeinen Versorgung durch einen Fisher-Regler 67D, 67DR oder 95H. Ein Filter der hohen Kapazität, wie der Fisher 262K, sollte in die Zuleitung zum Regler installiert sein. Versorgungsdruck darf die maximale Druckbewertung des Auslösers auch nicht übersteigen. Bau ist in zwei Maximumversorgungsstrecken verfügbar. Wenn Sie normalerweise mit Membranauslösern verwendet werden: Stange bis 2,8 (40 psig) wenn Sie normalerweise mit Kolben-Auslösern verwendet werden: Stange bis 10,3 (150 psig)

Eingangssignal-Druck

Stellwerkertrag

Maximaler Eingangssignal-Druck

Stange 10,3 (150 psig)

Örtlich festgelegtes eingegebenes ‐ zum ‐ Ausgangsdruck-Verhältnis

1 bis 1

Nominales Deadband

Prozente der Stellwerk-Ertrag-Spanne (1):

2,4 Millimeter (0,094 Zoll) Absaugöffnung: 2%

9,5 Millimeter (0,375 Zoll) Absaugöffnung: 3,5%

12,7 Millimeter (0,5 Zoll) Absaugöffnung: 5%
