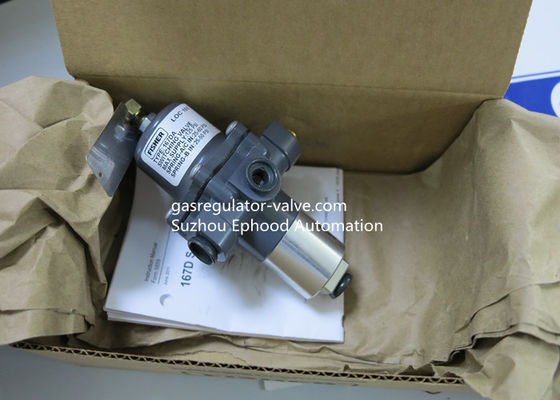

167DA Reihe 125psi 1/4" Druck NPT Fisher Switching Valve Three Way

Reihen-Umschaltventil-druckreduzierendes Regler-Dreiwegeventil Fisher 167DA

Fisher 167DA-Reihen-, dieumschaltventil ein Dreiwegeventil pflegte ist gewöhnlich, um konstanten Unterdruck von gasförmigen Flüssigkeiten an hilfsgesteuerte Prüfer und andere pneumatische Instrumentierung zu liefern.

Die Arten 167D und 167DS sind Zweiwegumschaltventile.

Die Arten 167DA und 167DAS sind Dreiwegeumschaltventile.
Eigenschaften:

Kompakte-D Artumschaltventile 167D und 167DA werden für hervorragende Leistung in einem kompakten, leichten Paket ausgeführt.

Einfach, genau Anpassung-mit einer Wahl von Frühlingen für optimale Entschließung, wird die Vermittlungsstelle auf eine specifi c Anforderung durch eine Justierschraube auf dem Frühlingsfall eingestellt.

Saurer Gas-Service Fähigkeit-NACE konformer Bau MR0175 und MR0103 verfügbar.

Optionaler Edelstahl-Bau die Arten 167DS und 167DAS stellt hohes Korrosionsbeständigkeit besonders benefi zur Verfügung, das für Offshoreanwendungen cial ist.

Leichtigkeit Wartung-keiner Spezialwerkzeuge werden angefordert, um Wartung durchzuführen, und alle Wartung kann mit dem Ventil in der Linie durchgeführt werden.

Schroffe Bau--Dartumschaltventile 167D und 167DA werden für längere Nutzungsdauer mit minimalem Wartungsbedarf ausgeführt.

Korrosionsbeständige Befestiger-weglaufende und Justierschraube sind doppeltes Zink-chromated für erhöhte Korrosionsbeständigkeit. Weglaufende und Justierschraube des optionalen Edelstahls sind auch verfügbar.

Spezifikationen

Verfügbare Konfigurationen

Arten 167D und 167DS: Zweiwegumschaltventile

Arten 167DA und 167DAS: Dreiwegeumschaltventile

Körper-Größe, Einlass und Ausgang-Verbindungs-Art

Häfen A und C: 1/4" oder 1/2“ NPT

Entlüftungs-und Steuerdruck-Verbindungen (Portd) und Portb: 1/4 NPT

Baumaterialien

Sehen Sie Tabelle 4

Maximaler funktionierender Einlass-Druck (1)

Arten 167D und 167DS: Stange 400 psig/27,6

Arten 167DA und 167DAS: Stange 125 psig/8,6

Arten 167DA und 167DAS (NACE): Stange 100 psig/6,9

Gesetzte Druck-Strecken

Sehen Sie Tabellen 1 und 2

Maximaler Membrandruck (1)

Stange 150 P/in/10,3 über dem Ausgangsdruck, der zu einem Maximum der Stange 250 P/in/17,2 gründet

Fluss und Bearbeiten Coeffi-cients

Sehen Sie Tabelle 3

Frühlings-Fall-Entlüftungs-Standort

Übereingestimmt mit Einlassstandard, andere Positionen optional

Temperatur-Fähigkeiten (1)

Nitril (NBR)

Standardservice (Arten nur 167D und 167DA): -20° zu 180°F/zu -29° zu 82°C

Niedrige Temperatur-Service (Arten nur 167D und 167DA) und Standard-Service (Arten nur 167DS und 167DAS): -40° zum ° 180°F/-40 zu 82°C

Fluorkohlenstoff (FKM)

Service der hohen Temperatur: 0° zu 300°F/zu -18° zu 149°C

Installation

Das Umschaltventil kann in jede mögliche Position angebracht werden und den Fall der Entlüftung bereitstellen, im Frühjahr ist frei von der Behinderung. Schließen Sie die pneumatische Steuerleitung an das Hafen signifikante „D“ auf dem Ventilkörper an. Häfen A und C (und B auf dem Artventil 167DA und 167DAS) werden für die gewünschte Umschaltventilantwort zum Verlust oder Abnahme am pneumatischen Druck angeschlossen. Abbildung 5 zeigt typische Anwendung des Artumschaltventils 167DA und 167DAS. Wenn der Regelventileinlassdruck unterhalb einer vorbestimmten Einstellung fällt, stellt der Ein-Ausprüfer Steuerdruck zum Umschaltventil ab. Dieses veranlaßt das Umschaltventil, den Regelventilmembrandruck zur Atmosphäre zu bluten und schließt das Regelventil. Das Regelventil bleibt geschlossen, bis der Einlassdruck zur gewünschten Einstellung wiederhergestellt ist.
