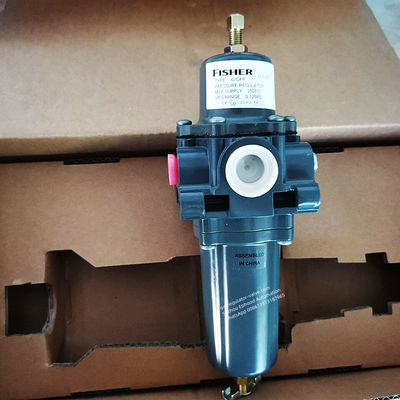

Fisher-Druckminderer, Modell 67DFR, zum Reduzieren des Drucks

Instrument-Versorgungs-Filter-Regler Fisher 67DFR

Filter-Regler Fisher 67DFR hat einen Filter und internes ein Sicherheitsventil mit einem weichen Sitz für zuverlässige Absperrvorrichtung ohne wahrnehmbares Durchsickern.

Modell Fisher 67DFR von Reglern werden gewöhnlich benutzt, um konstanten Unterdruck von gasförmigen Flüssigkeiten an hilfsgesteuertes zu liefern
Prüfer und andere pneumatische Instrumentierung. Wie in der verfügbaren Konfigurationstabelle gezeigt eine Zusammenstellung von Reglern
ist verfügbar, verschiedene Flussbedingungen zu erfüllen.

Verfügbare Konfigurationen


Temperatur-Fähigkeiten
Mit Nitril (NBR):
Standardweglaufen: -20 zu 180°F/-29 zu 82°C
Mit Messgeräten: -40 zu 180°F/-40 zu 82°C

Interne Entlastungs-Leistung Fisher 67CFR

Niedrige Kapazität für nur geringes Sitzdurchsickern; anderer Überdruckschutz muss geboten werden, wenn Einlassdruck die maximale Druckbewertung der abwärts gerichteten Ausrüstung übersteigen kann oder maximale Ausgangsdruckbewertung des Reglers übersteigt.

Intelligenter Blutrückschlagventil-Satzball

6 P/in/0,41 Stangendifferenzial

Filter-Regler Fisher 67CFR: Filter-Fähigkeiten

Freier Bereich: 12mal leiten Bereich

Mikrometer-Bewertung: Polyäthylen-Filter (Standard): 5 Mikrometer Glasfaser-Filter (optional): 5 Mikrometer PVDF oder Edelstahl-Filter (optional): 40 Mikrometer

Abflussventil-und Frühlings-Kasten-Entlüftungs-Standort

Übereingestimmt mit Einlassstandard, andere Positionen optional

Prinzip der Operation

Austrittsdruck des Reglers des Filter-67CFR wird innerlich auf der unteren Seite der Membran registriert. Wenn der Austrittsdruck des Filter-Reglers bei oder über dem gesetzten Druck ist, wird der Ventilstecker gegen das orifi Cer gehalten und es gibt kein Florida-ow durch den Regler. Wenn Nachfragezunahmen, Austrittsdrucktropfen, die etwas den Frühling verlängern lassen, den Stamm und den Ventilstecker weg von dem orifi Cer runterschiebend. Dieses erlaubt Florida-ow durch den Regler.

Interne Entlastung (Arten 67CR, 67CSR, 67CFR und 67CFSR)

Wenn aus irgendeinem Grund, außerhalb der normalen Betriebsbedingungen, der Austrittsdruck setpoint des Reglers übersteigt, hebt die Kraft, die durch den Austrittsdruck geschaffen wird, die Membran an, bis der Membran der Entlastungssitz weggehoben ist. Dieses gewährt durchfließen die Scheinentlastung. Das Sicherheitsventil auf der Art 67CR, 67CSR, 67CFR oder 67CFSR ist ein Elastomerstecker, der Durchsickern der Luft am abwärts gerichteten zur Atmosphäre während des Normalbetriebs verhindert, dadurch es konserviert es Betriebsluft.

Intelligentes Blut-Airset

In einigen Fällen wird es gewünscht, um Austrittsdruck zu erschöpfen, wenn Einlassdruck verloren ist oder unter setpoint des Reglers fällt. Zum Beispiel wenn der Regler auf Ausrüstung installiert ist, die manchmal keine Flussnachfrage aber hat, zum Rückstrom auf Verlust des Einlassdrucks erwartet wird. Die Arten 67CFR und 67CFSR können mit der intelligenten Blutwahl bestellt werden, die ein internes Rückschlagventil für diese Anwendung umfasst. Während der Operation wenn Einlassdruck verloren ist, oder der Abnahmen unter setpoint des Reglers, der Austrittsdruckwillensrückstau gegen den Strom durch den Regler und das Rückschlagventil. Diese Wahl beseitigt den Bedarf an einer örtlich festgelegten Blutung hinter dem Regler, dadurch sie konserviert sie Betriebsluft.

Überdruck-Schutz

Die Filterregler der Reihe 67C haben Maximumausgangsdruckbewertungen, die niedriger sind, als ihre maximalen Einlassdruckbewertungen. Ein Druck, der entlasten oder der Druck, der Gerät begrenzt, ist erforderlich, wenn Einlassdruck die maximale Ausgangsdruckbewertung übersteigen kann.

Arten 67CR, 67CSR, 67CFR und 67CFSR haben ein internes Sicherheitsventil der niedrigen Kapazität für nur geringes Sitzdurchsickern. Anderer Überdruckschutz muss geboten werden, wenn der maximale Einlassdruck die maximale Druckbewertung der abwärts gerichteten Ausrüstung übersteigen kann oder die maximale Ausgangsdruckbewertung des Reglers übersteigt.
